Razvodnica – NOARK – SHP-232 AC
SKU: F39073
EAN: 2010000038741
Pojedinosti o proizvodu
| Proizvođač | |
|---|---|
| Težina | 2,04 kg |
| CN | 85381000 |

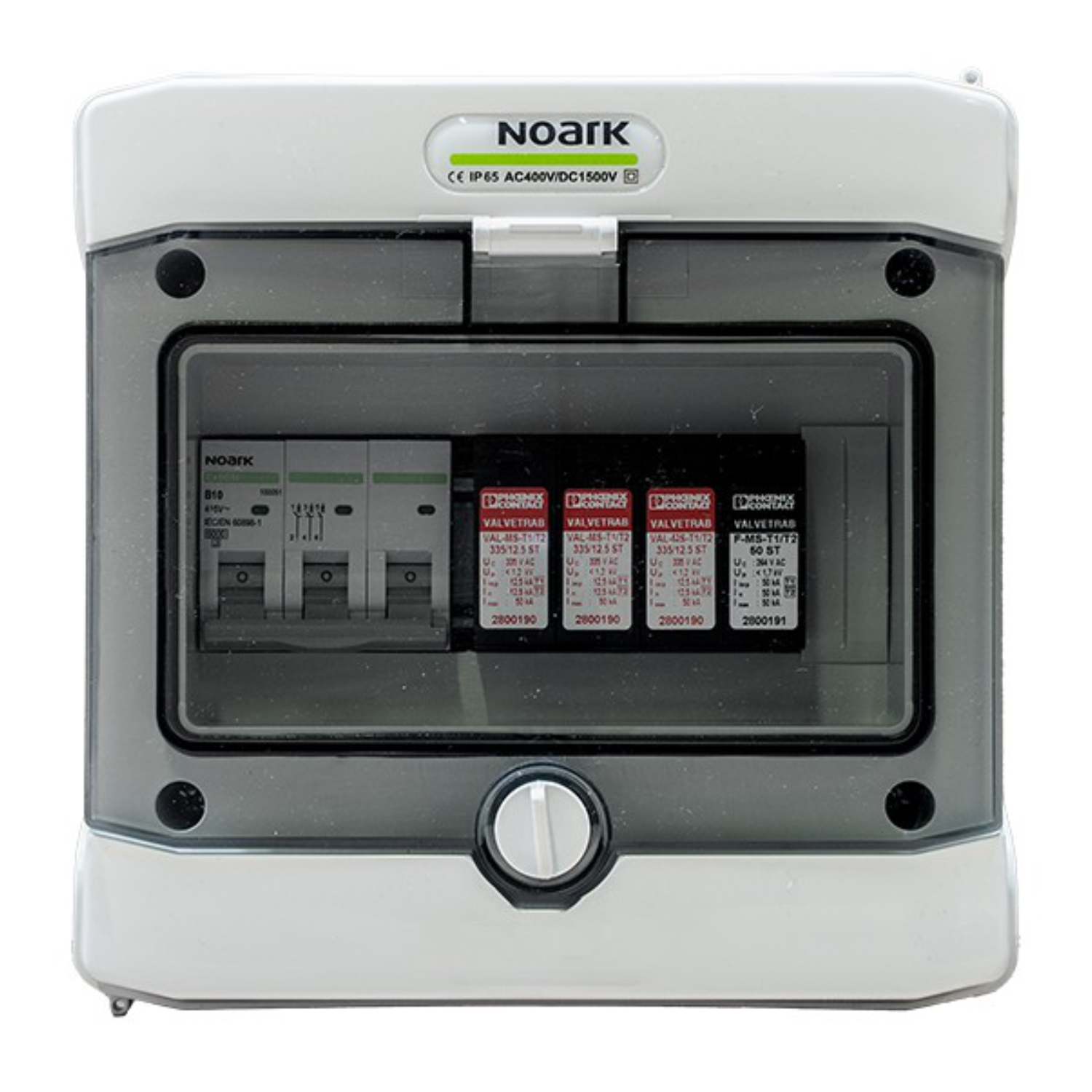

Razvodnica NOARK SHP-232 AC
SHP-232 AC je modularni AC prenaponski odvodnik tipa T1/T2 integriran s prekidačem protiv preopterećenja, namijenjen zaštiti fotonaponskih instalacija od posljedica prenapona. Uređaj se odlikuje stupnjem zaštite IP65, otpornošću na UV zračenje i spremnošću za priključenje, pružajući sigurnost i pouzdanost sustava.
Najvažnije značajke SHP-232 AC:
- Integrirani prenaponski odvodnik tipa T1/T2 i prekidač protiv preopterećenja Noark B16A 3P.
- Nazivni napon izolacije U: 400 V AC, 1500 V DC.
- Stupanj zaštite IP65 i otpornost na UV zračenje.
- Modularna konstrukcija s mogućnošću priključivanja odozgo ili odozdo.
- Nazivna prekidna sposobnost prekidača nadstrujne struje Icn: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2).
- Nazivna impulsna struja prenaponskog odvodnika Imax (8/20 μs): 50 kA.
- Jamstvo: 5 godina.
Za koga je ovo dobar izbor?
SHP-232 AC je idealno rješenje za instalatere i vlasnike fotonaponskih sustava koji traže sveobuhvatnu zaštitu od prenapona. Zahvaljujući visokom stupnju zaštite IP65 i otpornosti na UV, uređaj je prikladan za ugradnju u zahtjevnim vanjskim uvjetima, što ga čini izvrsnim izborom za stambene i komercijalne instalacije, gdje je ključno osigurati dugoročnu sigurnost opreme.
| OSNOVNI PARAMETRI | |
|---|---|
| Model | SHP-232 AC |
| Broj polova | 8 |
| ELEKTRIČNI I MEHANIČKI PARAMETRI KUĆIŠTA | |
| Dimenzije kućišta bez uvodnica i MC4 (D|Š|V) (mm) | 120.00 | 202.00 | 201.00 |
| Usklađeno s | EN 60670-1, EN 62208 |
| Stupanj zaštite | IP65 |
| Klasa zaštite | II |
| Nazivni izolacijski napon U₁ (V) | 400 V AC, 1500 V DC |
| Test žarenja žarećim štapom (°C) | 650°C |
| Otpornost na udarce | IK08 |
| Otpornost na UV | Da |
| Plastika za reciklažu | bezhalogenska |
| Radna temperatura (°C) | -25°C do +60°C |
| DETALJNE SPECIFIKACIJE | |
| Automatski osigurač (MCB) | |
| Proizvođač / Model | Noark / Ex9BN 3P B16 |
| Nazivna struja (A) | 16A; 3-pol. |
| Nazivni napon rada Ue (V) | 230/415 V AC |
| Minimalni napon (V) | 72 V DC po polu (1P, 2P), 48 V DC po polu (3P, 4P) |
| Nazivna udarna izdržljivost Uimp (kV) | 6 kV |
| Nazivna prekidna sposobnost kratkog spoja Icn (kA) | 6 kA (IEC/EN 60898-1), 10 kA (IEC/EN 60947-2) |
| Nazivni izolacijski napon U₁ (V) | 690 V AC |
| Broj polova | 3 |
| Frekvencija (Hz) | 50/60 Hz |
| Karakteristika | B |
| Usklađeno s | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mehanička trajnost (uključivanja) | 20 000 |
| Električna trajnost (uključivanja) | 10 000 |
| Klasa ograničenja energije | 3 |
| Kategorija uporabe | A |
| Smjer napajanja | Bilo koji (odozgo ili odozdo) |
| Ograničnik prenapona AC (SPD) | |
| Proizvođač / Model | Phoenix/VAL-MS-T1/T2 335/12.5/3+1 |
| Usklađeno s | EN 61643-11 / IEC 61643-11 |
| IEC testni razred | I / II, T1 / T2 |
| Sustav napajanja IEC | TT, TN-S |
| Broj polova | 4 |
| Zaštitne grane | L-N, L-PE, N-PE |
| Smjer djelovanja | 3L-N & N-PE |
| Nazivni napon Un (V) | 240/415 V AC |
| Nazivna frekvencija fN (Hz) | 50 Hz (60 Hz) |
| Maksimalni radni napon Uc (L-N) (V AC) | 335 V AC |
| Maksimalni radni napon Uc (L-PE) (V AC) | 335 V AC |
| Maksimalni radni napon Uc (N-PE) (V AC) | 264 V AC |
| Nazivna struja opterećenja I (A) | 80 A |
| Struja zaštitnog vodiča |PE (mA) | ≤ 5 ΜΑ |
| Potrošnja snage u stanju pripravnosti Pc (mVA) | ≤ 810 mVA |
| Nazivna struja odvođenja I (8/20) µs (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Maksimalna struja pražnjenja Imax (8/20) μs (kA) | 50 kA |
| Testna munjna struja (10/350) µs, naboj (As) | 6,25 As (L-N), 6,25 As (L-PE), 25 As (N-PE) |
| Testna munjna struja (10/350) µs, specifična energija (kJ/Q) | 39 kJ/Q (L-N), 39 kJ/Q (L-PE), 625 kJ/Ω (N-PE) |
| Testna munjna struja (10/350) µs, vršna vrijednost struje Iimp (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Ukupna struja odvođenja Itotal (8/20) μs (kA) | 50 kA |
| Ukupna struja odvođenja Itotal (10/350) μs (kA) | 50 kA |
| Sposobnost gašenja naknadne struje Ifi (N-PE) (kA) | 50 kA |
| Otpornost na kratki spoj ISCCR (kA) | 100 A |
| Razina zaštite Up (L-N) (kV) | ≤ 1,2 kV |
| Razina zaštite Up (L-PE) (kV) | ≤ 1,6 kV (30 kA – 8/20 μs) |
| Razina zaštite Up (N-PE) (kV) | ≤ 2 kV |
| Preostali napon Ures (L-N) (kV) | ≤ 1,7 kV |
| Preostali napon Ures (L-PE) (kV) | ≤ 1,2 kV (przy In) |
| Preostali napon Ures (N-PE) (kV) | ≤ 1,2 kV (przy 5 kA) |
| Ponašanje pri TOV za U₁ (L-N) (V AC) | 415 V AC (5s) |
| Ponašanje pri TOV za U₁ (N-PE) (V AC) | 457 V AC (120 min) |
| Vrijeme odziva t₁ (L-N) (ms) | 1200 V AC (200 ms) |
| Vrijeme odziva t₁ (L-PE) (ns) | ≤ 25 ns |
| Vrijeme odziva td (N-PE) (ns) | ≤ 100 ns |
| Maksimalna pred-zaštita u prolaznim instalacijama (A) | 80 A (gG 16 mm²) |
| Maksimalna vrijednost osigurača u radijalnim instalacijama (A) | 160 A (gG) |
| Maksimalna struja pražnjenja Imax (8/20) μs (kA) | 65 kA |
| OPĆE INFORMACIJE | |
| Garancija (godine) | 5 |
| Spremno za priključivanje | Da |
| Težina (kg) | 1.740 KG |
