Razvodna ploča – NOARK – SH-5 DC
SKU: F39071
EAN: 2010000037584
Pojedinosti o proizvodu
| Težina | 1,06 kg |
|---|---|
| CN | 85351010 |
Noark SH-5 DC Serija Standard

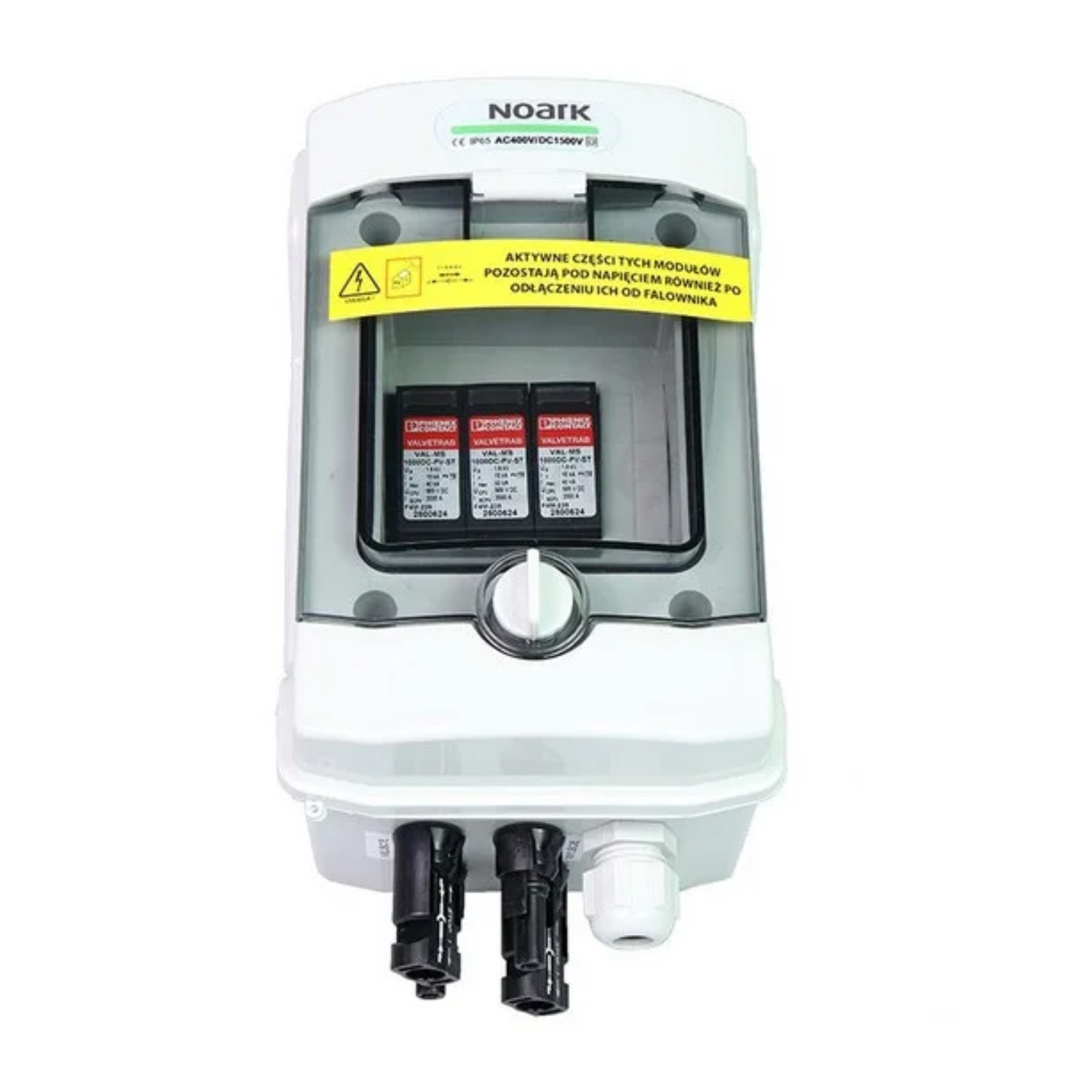

Modularni prenaponski odvodnik SH-5 DC iz Standard serije tvrtke Noark dizajniran je za zaštitu fotonaponskih instalacija od posljedica prenapona. Opremljen je naprednim odvodnicima tipa T1/T2 koji pružaju visoku razinu sigurnosti i pouzdanost rada u zahtjevnim uvjetima, što potvrđuje stupanj zaštite IP65 i otpornost na UV zračenje.
Najvažnije značajke Noark SH-5 DC Serija Standard:
- Učinkovita zaštita od prenapona tipa T1/T2 zahvaljujući odvodniku PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Maksimalni udarni tok Imax iznosi 40 kA (8/20 μs), a nazivni udarni tok In 15 kA (8/20 μs).
- Brzo vrijeme odziva ≤ 25 ns, čime se minimizira rizik oštećenja zaštićene opreme.
- Robusno modularno kućište sa stupnjem zaštite IP65, otporno na UV zračenje i udarce (IK08).
- Nazivni izolacijski napon U: 400 V AC, 1500 V DC, radna temperatura od -25°C do +60°C.
- Spreman za priključivanje s tvornički ugrađenim MC4 Stäubli priključcima i 5-godišnjim jamstvom.
Za koga je ovo dobar izbor?
Noark SH-5 DC Standard serija idealno je rješenje za instalatere fotonaponskih sustava koji traže pouzdanu i jednostavnu zaštitu za instalacije koje rade na visokim DC naponima. Odlično se nosi kako u stambenim, tako i u komercijalnim primjenama gdje su sigurnost i dug vijek trajanja opreme zaštićene od prenapona ključni.
| Parametar | SH-5 DC |
|---|---|
| PODACI O ULAZU BATERIJE | |
| Broj ulaza | izlaza PV niza | 1 | 1 |
| Broj polja | 4 |
| Vrsta priključka | Tablični MC4 Stäubli |
| Model | PHS 4 T |
| OSNOVNI PARAMETRI (DC STRANA) | |
| Broj | Vrsta DC prenaponskog zaštitnika | Tip | 1 | Phoenix | T1/T2 |
| ELEKTRIČNI I MEHANIČKI PARAMETRI KUĆIŠTA | |
| Dimenzije kućišta bez uvodnica i MC4 (D|Š|V) (mm) | 120.00 | 128.00 | 201.00 |
| Usklađeno s | EN 60670-1, EN 62208 |
| Stupanj zaštite | IP65 |
| Klasa zaštite | II |
| Nazivni izolacijski napon U₁ (V) | 400 V AC, 1500 V DC |
| Test žarenim štapom (°C) | 650°C |
| Otpornost na udar | IK08 |
| Otpornost na UV | Da |
| Plastika pogodna za recikliranje | bez halogena |
| Radna temperatura (°C) | -25°C – +60°C |
| KORIŠTENI DC PRENAPONSKI ZAŠTITNIK (SPD) | |
| Proizvođač | PHOENIX |
| Model | VAL-MS-T1/T2-1000DC-PV/2+V |
| Zaštita od prenapona | T1 / T2 |
| Napon u praznom hodu Uocstc (V) | ≤ 975 V DC |
| Maksimalni pražni strujni impuls Imax (8/20) µs (kA) | 40 kA |
| Vrijeme odziva tA (ns) | ≤ 25 ns |
| Ispitna munjna struja (10/350) µs, naboj (As) | 2,5 As |
| Ispitna munjna struja (10/350) µs, specifična energija (kJ/Ω) | 6,25 kJ/Ω |
| Ispitna munjna struja (10/350) µs, vršna vrijednost limp (kA) | 5 kA |
| Ukupna odvedena struja Itotal (8/20) µs (kA) | 40 kA |
| Ukupna odvedena struja Itotal (10/350) µs (kA) | 5 kA |
| Otpornost izolacije Riso (GΩ) | > 5 GΩ (pri 500 V DC) |
| Nazivni pražni impuls In (8/20) µs (kA) | 15 kA |
| Nazivna struja opterećenja I (A) | 80 A |
| Stalna radna struja ICPV (µA) | < 20 µA DC |
| Maksimalni trajni napon Ucpv (V) | 1170 V DC |
| Otpornost na kratki spoj IsCPV (kA) | 2000 A |
| Preostali napon Ures (kV) | ≤ 3,5 kV (pri In) |
| – | ≤ 2,9 kV (pri 5 kA) |
| – | ≤ 3,2 kV (pri 10 kA) |
| – | ≤ 3,7 kV (pri 20 kA) |
| – | ≤ 4,1 kV (pri 30 kA) |
| – | ≤ 4,6 kV (pri 40 kA) |
| Struja zaštitnog vodiča IPE (kV) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Razina zaštite Up (kV) | ≤ 3,5 kV |
| Potrošnja u stanju pripravnosti Pc (mVA) | ≤ 25 mVA |
| Konfiguracija spoja | Konfiguracija Y |
PAŽNJA! AKTIVNI DIJELOVI OVIH MODULA OSTAJU POD NAPONOM I NAKON ODSPAJANJA OD INVERTERA.
