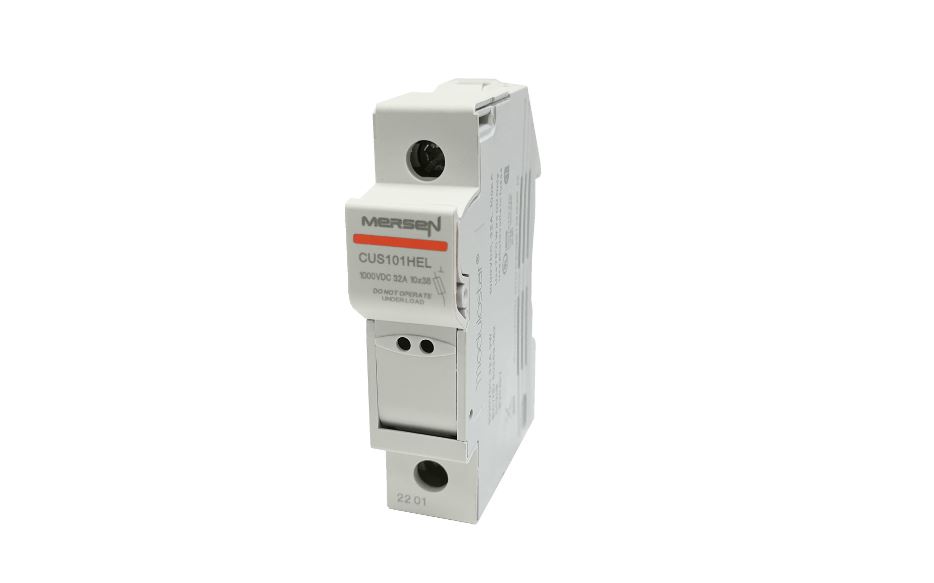

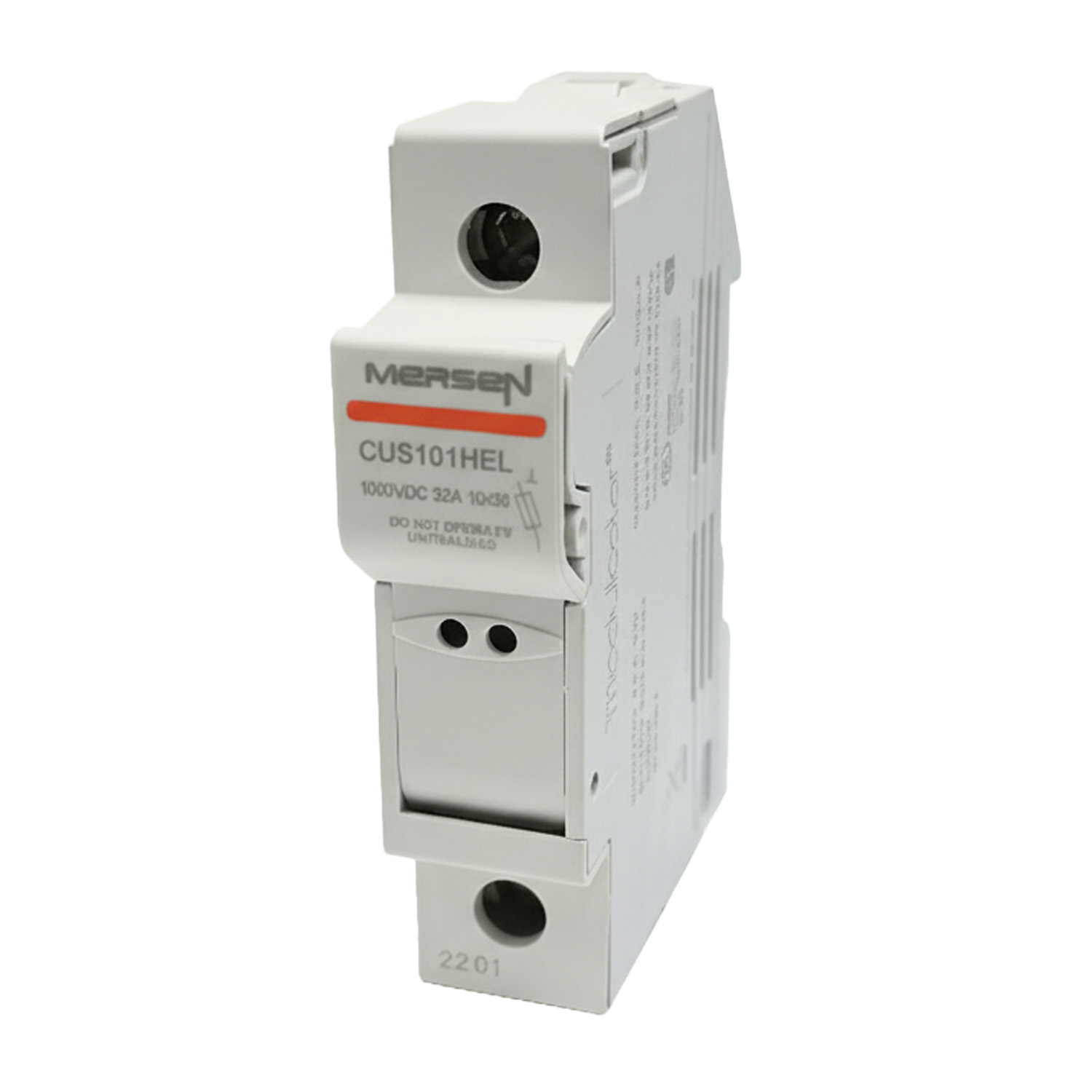

Držač osigurača – MERSEN DC 10X38 1000V CUS101 HEL – FK1062724
SKU: F31010
EAN: 2010000016503
Pojedinosti o proizvodu
| Proizvođač | |
|---|---|
| Težina | 0,047 kg |
Mersen HelioProtection® Modulostar® HP6M i HP10M
Modularni držači osigurača Mersen HelioProtection® Modulostar® posebno su dizajnirani za fotonaponske (PV) primjene i druge aplikacije istosmjernog (DC) napona. Osiguravaju pouzdanu zaštitu PV instalacija zahvaljujući usklađenosti s ključnim industrijskim standardima te su dostupni i u izvedbama s indikacijom aktivacije.
Najvažnije značajke Mersen HelioProtection® Modulostar® HP6M i HP10M:
- Dostupni modeli HP6M i HP10M s različitim brojem modula.
- Usklađeno sa standardima UL 4248-19 i IEC 60269-1 te RoHS.
- Plastika u skladu s UL 94 V0 do V2 (Yellow Card).
- Dostupni u izvedbama s indikatorom aktivacije (vizualni svjetlosni pokazivač koji radi pri 220 VDC do 1000 VDC) ili bez njega.
- Raspon podržanih vodiča: 2,5 mm² do 6 mm² (ovisno o modelu).
- Maksimalni nazivni izolacijski napon 6 kV, nazivna struja 32 A.
- Radna temperatura od -40 °C do 70 °C (tijekom rada).
Za koga je ovo dobar izbor?
Držači HelioProtection® Modulostar® odličan su izbor za instalatere fotonaponskih sustava, proizvođače niskonaponskih razvodnih ormara i servisere DC instalacija. Izvrsno štite stringove solarnih panela od prenapona i kratkih spojeva u stambenim i komercijalnim primjenama.
| Parametar | HP6M Bez indikatora | HP6M S indikatorom |
|---|---|---|
| Usklađenost sa standardima | UL 4248-19, IEC 60269-1 | UL 4248-19, IEC 60269-1 |
| Usklađenost s RoHS | Da | Da |
| Usklađenost plastičnih materijala | UL 94 VO do V2 (Yellow Card) | UL 94 VO do V2 (Yellow Card) |
| Indikator aktivacije | Ne | Da |
| Napon indikatora | – | 220 VDC do 1000 VDC |
| Promjer držača osigurača (mm) | 6,35 | 6,35 |
| Maks. preporučeni moment zatezanja (Nm) | 2 | 2 |
| Maks. preporučeni moment zatezanja (lbs.-in) | 17,7 | 17,7 |
| Preporučeni odvijač | PZ2 ili ravni 5,5×1 mm | PZ2 ili ravni 5,5×1 mm |
| Maks. promjer odvijača (mm) | 6 | 6 |
| Nazivni izolacijski napon (Ui DC) | 1000 VDC | 1000 VDC |
| Zahtijevani nazivni udarni napon (Uimp) | 6 kV | 6 kV |
| Stupanj zagađenja (Pollution Degree) | 2 | 2 |
| Nazivna struja (A) | 32 | 32 |
| Maksimalni gubici snage osigurača (W) | 3 | 3 |
| Preporučeni presjek vodiča (mm²) | 2,5 do 16 | 2,5 do 16 |
| Radna temperatura (u mirovanju) | -50 °C do 90 °C | -50 °C do 90 °C |
| Radna temperatura (tijekom rada) | -40 °C do 70 °C | -40 °C do 70 °C |
| Dimenzije utičnice (šir. x vis. x dub.) (mm) | 45 x 76,9 x 60 | 45 x 76,9 x 60 |
| Broj modula (17,5 mm) | 1 | 1 |
| Kataloški broj | CUS101HEL | CUS101IHEL |
| Referentni broj | K1062724 | X1062758 |
| Broj komada u pakiranju | 12 | 12 |
| Pribor (montažni držač) | MR10 CI | MR10 CI |
| Pribor (oprugna kopča) | MR10RESSORTCI | MR10RESSORTCI |
| Težina montažnog držača (g) | 4,5 | 4,5 |
| Težina pakiranja montažnog držača | 200 | 200 |
