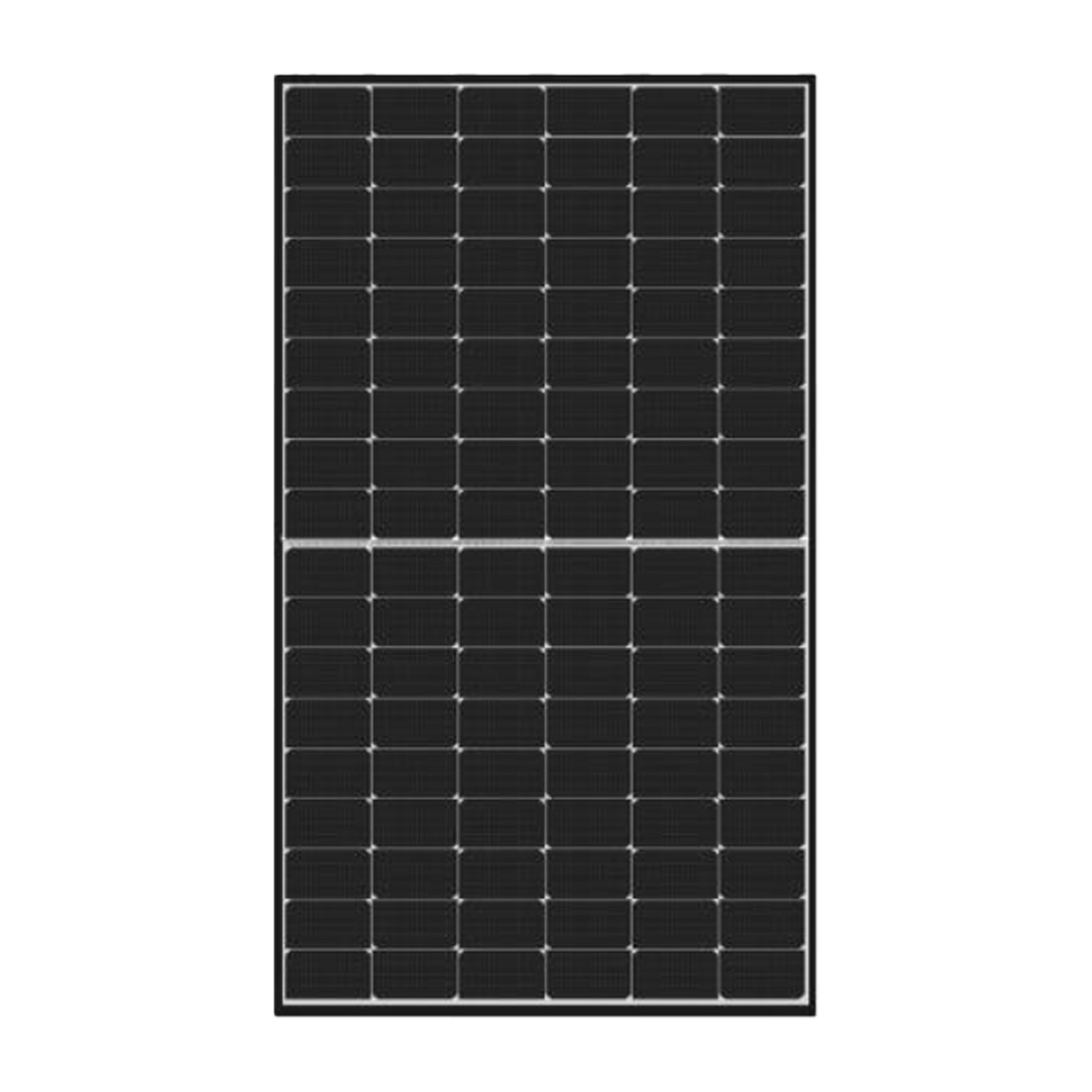

Modul JINKO JKM500N-54HL4M-BDV crni okvir / bifacijalan
SKU: F10C032
EAN: 2010000031704
| Proizvođač | |
|---|---|
| Model | |
| Snaga | |
| Fullblack | |
| Boja okvira | |
| Učinkovitost | |
| Tier 1 | |
| Jamstvo na proizvod | |
| Linearno jamstvo za snagu | |
| Vrsta modula | |
| Vrsta fotonaponske ćelije | |
| Dvostruko staklo | |
| Broj BusBar | |
| Klasa otpornosti na požar | |
| Debljina okvira | |
| Visina | |
| Širina | |
| Maksimalno statičko opterećenje (Pa) | |
| Duljina kabela (+) | |
| Duljina kabela (-) | 200 mm |
| Količina po paleti | |
| Količina u kontejneru | |
| Težina | 27 kg |
| CN | 85414300 |
Neto cijena
75,53 €
Bruto
Bruto
Karta katalogowa JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Karta-katalogowa.pdf
Instrukcja montażu JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Instrukcja-montazu.pdf
Deklaracja zgodności JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Deklaracja-zgodnosci.pdf
Pojedinosti o proizvodu
| Proizvođač | |
|---|---|
| Model | |
| Snaga | |
| Fullblack | |
| Boja okvira | |
| Učinkovitost | |
| Tier 1 | |
| Jamstvo na proizvod | |
| Linearno jamstvo za snagu | |
| Vrsta modula | |
| Vrsta fotonaponske ćelije | |
| Dvostruko staklo | |
| Broj BusBar | |
| Klasa otpornosti na požar | |
| Debljina okvira | |
| Visina | |
| Širina | |
| Maksimalno statičko opterećenje (Pa) | |
| Duljina kabela (+) | |
| Duljina kabela (-) | 200 mm |
| Količina po paleti | |
| Količina u kontejneru | |
| Težina | 27 kg |
| CN | 85414300 |
Fotonaponski modul Jinko Solar TIGER Neo 495-525W
Jinko Solar TIGER Neo je serija visokoefikasnih, dvostranih fotonaponskih modula, zasnovanih na naprednoj N-tip TOPCon tehnologiji ćelija i konstrukciji s dvostrukim staklom. Sa snagom do 525 W, ovi moduli nude nižu stopu degradacije, bolju učinkovitost pri slabom osvjetljenju i povećanu proizvodnju energije s obje strane. Riječ je o premium rješenju dizajniranom za maksimalnu pouzdanost i dugoročne koristi.
Najvažnije značajke Jinko Solar TIGER Neo:
- N-tip i HOT 3.0 tehnologija: Osigurava nižu stopu degradacije (LID/LeTID), bolju učinkovitost pri slabom osvjetljenju te općenito veću pouzdanost i učinkovitost modula tijekom cijelog radnog vijeka.
- Dvostrana proizvodnja energije (bifacijalno): Konstrukcija s dvostrukim staklom omogućuje prikupljanje energije i sa stražnje strane modula, što značajno povećava prinos i smanjuje prosječni trošak energije (LCOE).
- Vodeće u industriji 30-godišnje jamstvo snage: Jamči održavanje 87,4% početne snage nakon 30 godina, uz izuzetno nisku godišnju degradaciju od samo 0,40% nakon prve godine.
- Povećana mehanička izdržljivost: Certificirana otpornost na statičko opterećenje s prednje strane do 5400 Pa (snijeg) i sa stražnje strane do 2400 Pa (vjetar) osigurava trajnost u zahtjevnim vremenskim uvjetima.
- Anti-PID jamstvo: Optimiziran proizvodni proces i kontrola materijala minimiziraju rizik degradacije uzrokovane PID pojavom, osiguravajući stabilan rad kroz godine.
Za koga je ovo dobar izbor?
Ovo je izvrstan izbor za zahtjevne investitore, kako u kućnom tako i u komercijalnom sektoru, koji traže proizvod visoke učinkovitosti i dugoročne pouzdanosti. Zahvaljujući visokoj snazi, ovi moduli omogućuju učinkovito iskorištavanje ograničenog prostora na krovu. Njihova dvostrana konstrukcija čini ih idealnima za sustave na tlu, nadstrešnice nad garažama ili ravne krovove, gdje se može u potpunosti iskoristiti dodatni prinos od reflektirane svjetlosti. 30-godišnje jamstvo snage pruža čvrstu zaštitu investicije na desetljeća.
Karta katalogowa JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Karta-katalogowa.pdf
Instrukcja montażu JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Instrukcja-montazu.pdf
Deklaracja zgodności JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Deklaracja-zgodnosci.pdf
| Parametar | 495W | 500W | 505W | 510W | 515W | 520W | 525W |
|---|---|---|---|---|---|---|---|
| Mehaničke karakteristike | |||||||
| Tip ćelije | Monokristalna N tipa | Monokristalna N tipa | Monokristalna N tipa | Monokristalna N tipa | Monokristalna N tipa | Monokristalna N tipa | Monokristalna N tipa |
| Broj ćelija | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) |
| Dimenzije (mm) | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 |
| Težina (kg) | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 |
| Prednje staklo (mm) | 2.0, s antirefleksnim premazom | 2.0, s antirefleksnim premazom | 2.0, s antirefleksnim premazom | 2.0, s antirefleksnim premazom | 2.0, s antirefleksnim premazom | 2.0, s antirefleksnim premazom | 2.0, s antirefleksnim premazom |
| Zadnje staklo (mm) | 2.0, termički ojačano | 2.0, termički ojačano | 2.0, termički ojačano | 2.0, termički ojačano | 2.0, termički ojačano | 2.0, termički ojačano | 2.0, termički ojačano |
| Okvir | Anodizirana aluminijska legura | Anodizirana aluminijska legura | Anodizirana aluminijska legura | Anodizirana aluminijska legura | Anodizirana aluminijska legura | Anodizirana aluminijska legura | Anodizirana aluminijska legura |
| Razvodna kutija | Klasa IP68 | Klasa IP68 | Klasa IP68 | Klasa IP68 | Klasa IP68 | Klasa IP68 | Klasa IP68 |
| Zaštitna klasa | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II |
| IEC klasa požarne otpornosti | Klasa C | Klasa C | Klasa C | Klasa C | Klasa C | Klasa C | Klasa C |
| Tip konektora | JK03M / JK03M2 / Ostali* | JK03M / JK03M2 / Ostali* | JK03M / JK03M2 / Ostali* | JK03M / JK03M2 / Ostali* | JK03M / JK03M2 / Ostali* | JK03M / JK03M2 / Ostali* | JK03M / JK03M2 / Ostali* |
| Izlazni kablovi (mm²) | 4.0, (+): 400 mm, (-): 200 mm ili prilagođena dužina | 4.0, (+): 400 mm, (-): 200 mm ili prilagođena dužina | 4.0, (+): 400 mm, (-): 200 mm ili prilagođena dužina | 4.0, (+): 400 mm, (-): 200 mm ili prilagođena dužina | 4.0, (+): 400 mm, (-): 200 mm ili prilagođena dužina | 4.0, (+): 400 mm, (-): 200 mm ili prilagođena dužina | 4.0, (+): 400 mm, (-): 200 mm ili prilagođena dužina |
| Specifikacije (STC) | |||||||
| Maksimalna snaga – Pmax (Wp) | 495 | 500 | 505 | 510 | 515 | 520 | 525 |
| Napon pri maksimalnoj snazi – Vmp (V) | 33.72 | 33.95 | 34.17 | 34.39 | 34.62 | 34.83 | 35.05 |
| Struja pri maksimalnoj snazi – Imp (A) | 14.68 | 14.73 | 14.78 | 14.83 | 14.88 | 14.93 | 14.98 |
| Napon otvorenog kruga – Voc (V) | 40.21 | 40.38 | 40.55 | 40.72 | 40.89 | 41.06 | 41.23 |
| Struja kratkog spoja – Isc (A) | 15.58 | 15.63 | 15.68 | 15.73 | 15.78 | 15.83 | 15.88 |
| Učinkovitost modula STC (%) | 22.26 | 22.48 | 22.71 | 22.93 | 23.16 | 23.38 | 23.61 |
| Tolerancija snage (%) | 0~+3 | ||||||
| Temperaturni koeficijent Pmax (%/°C) | -0.29 | ||||||
| Temperaturni koeficijent Voc (%/°C) | -0.25 | ||||||
| Temperaturni koeficijent Isc (%/°C) | 0.045 | ||||||
| Specifikacije (BNPI – nazivna bifacijalna irradiacija snage) | |||||||
| Maksimalna snaga – Pmax (Wp) | 545 | 551 | 556 | 562 | 567 | 573 | 578 |
| Napon pri maksimalnoj snazi – Vmp (V) | 33.72 | 33.95 | 34.17 | 34.39 | 34.62 | 34.83 | 35.05 |
| Struja pri maksimalnoj snazi – Imp (A) | 16.16 | 16.22 | 16.27 | 16.33 | 16.38 | 16.44 | 16.49 |
| Napon otvorenog kruga – Voc (V) | 40.21 | 40.38 | 40.55 | 40.72 | 40.89 | 41.06 | 41.23 |
| Struja kratkog spoja – Isc (A) | 17.15 | 17.21 | 17.26 | 17.32 | 17.37 | 17.43 | 17.48 |
| Radni uvjeti | |||||||
| Radna temperatura (°C) | -40 ~ +70 | ||||||
| Maksimalni sustavni napon (VDC) | 1500 (IEC) | ||||||
| Maksimalna nazivna struja osigurača (A) | 35 | ||||||
| Koeficijent bifacijalnosti | φVoc: 98±5%, φIsc: 80±5%, φPmax: 80±5% | ||||||
| Pakiranje | |||||||
| Dimenzije palete (mm) | 1981×1140×1249 | ||||||
| Detalji pakiranja | 37 kom./paleta, 74 kom./sloj, 888 kom./kontejner 40’HQ | ||||||
* MC4 i MC4-EVO2 dostupni na upit i ovisno o raspoloživosti.
STC: Intenzitet zračenja 1000 W/m², Temperatura ćelije 25°C, AM=1.5
BNPI: Intenzitet zračenja: prednja strana 1000 W/m², stražnja 135 W/m², Temperatura ćelije 25°C, AM=1.5
