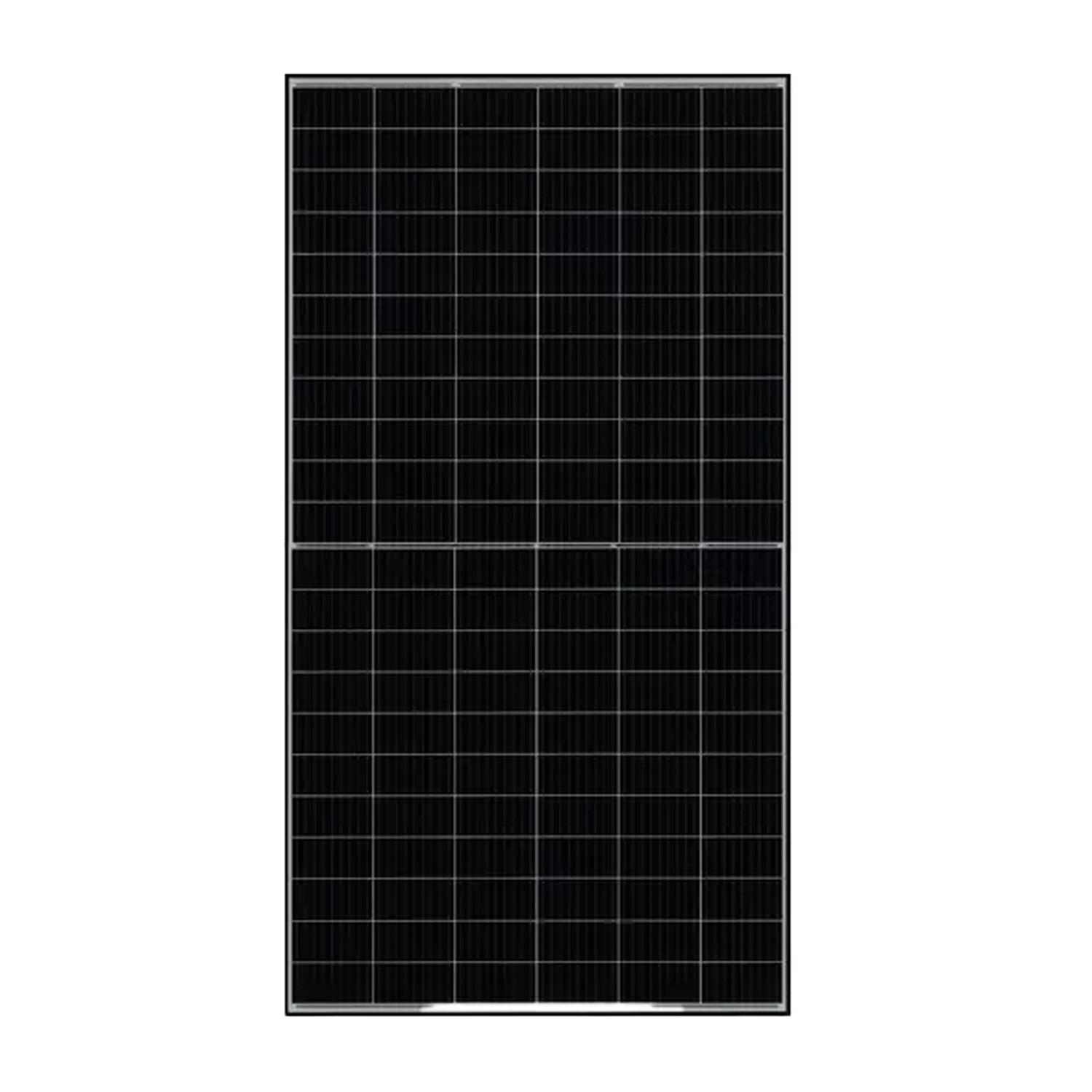

Modul JA SOLAR JAM66S30-505/MR – Crni okvir
SKU: F1107021
EAN: 5905951589176
| Proizvođač | |
|---|---|
| Snaga | |
| Boja okvira | |
| Učinkovitost | |
| Tier 1 | |
| Jamstvo na proizvod | |
| Linearno jamstvo za snagu | |
| Dvostruko staklo | |
| Broj BusBar | |
| Debljina okvira | |
| Visina | |
| Širina | |
| Maksimalno statičko opterećenje (Pa) | |
| Količina po paleti | |
| Količina u kontejneru | |
| Težina | 25,2 kg |
Neto cijena
81,44 €
Bruto
Bruto
Datasheet JA Solar JAM66S30-505/MR - Black frame
datasheet-ja-solar-jam66s30-505-mr-black-frame.pdf
Pojedinosti o proizvodu
| Proizvođač | |
|---|---|
| Snaga | |
| Boja okvira | |
| Učinkovitost | |
| Tier 1 | |
| Jamstvo na proizvod | |
| Linearno jamstvo za snagu | |
| Dvostruko staklo | |
| Broj BusBar | |
| Debljina okvira | |
| Visina | |
| Širina | |
| Maksimalno statičko opterećenje (Pa) | |
| Količina po paleti | |
| Količina u kontejneru | |
| Težina | 25,2 kg |
Serija JA Solar Deep Blue 3.0 PRO JAM66S30 480-505/MR
Fotovoltaijski moduli iz serije JA Solar Deep Blue 3.0 PRO JAM66S30 480-505/MR koriste naprednu tehnologiju polućelijskih 11BB PERC, nudeći veću snagu izlaza, bolju učinkovitost pri povišenim temperaturama te smanjenje efekta sjenčenja. Zahvaljujući čvrstoj konstrukciji i iznimnoj otpornosti na mehanička opterećenja, ovi paneli osiguravaju pouzdanost i trajnost dugi niz godina.
Najvažnije značajke modula iz serije Deep Blue 3.0 PRO JAM66S30 480-505/MR:
- Veća snaga izlaza – moduli pružaju izvanrednu učinkovitost zahvaljujući tehnologiji ćelija 11BB PERC, što rezultira većom količinom generirane energije.
- Niži trošak električne energije (LCOE) – optimizirani parametri modula omogućuju smanjenje troškova energije tijekom njihovog korištenja.
- Manji efekt sjenčenja – konfiguracija polućelija smanjuje utjecaj sjenčenja na učinkovitost modula, povećavajući učinkovitost rada u zahtjevnijim uvjetima.
- Bolja mehanička otpornost – moduli su dizajnirani da izdrže visoka opterećenja vjetrom i snijegom, osiguravajući trajnost i pouzdanost u teškim okolišnim uvjetima.
- Visokokvalitetna garancija – 12-godišnja garancija na proizvod te 25-godišnja linearna garancija na snagu s maksimalnom godišnjom degradacijom od 0,55% osiguravaju sigurnost investicije.
- Sertifikati kvalitete – ispunjavanje normi IEC 61215, IEC 61730, ISO 9001, ISO 14001 i ISO 45001 potvrđuje visoku kvalitetu i pouzdanost modula.
Za koga je ovo dobar izbor?
Moduli JA Solar iz serije Deep Blue 3.0 PRO JAM66S30 480-505/MR odličan su izbor za pojedince i tvrtke koje traže učinkovite i trajne fotovoltaijske panele. Zahvaljujući primjeni naprednih tehnologija i otpornosti na teške vremenske uvjete, ovi paneli će se pokazati korisnima u raznolikim instalacijama, kako kućnim, tako i komercijalnim, nudeći pouzdano djelovanje i dugotrajne uštede.
Datasheet JA Solar JAM66S30-505/MR - Black frame
datasheet-ja-solar-jam66s30-505-mr-black-frame.pdf
Tehnička specifikacija JA Solar JAM66S30-MR SERIJE
| ELEKTRIČNI PARAMETRI U STC | ||||||
|---|---|---|---|---|---|---|
| TIP | JAM66S30-480/MR | JAM66S30-485/MR | JAM66S30-490/MR | JAM66S30-495/MR | JAM66S30-500/MR | JAM66S30-505/MR |
| Maksimalna nominalna snaga (Pmax) [W] | 480 | 485 | 490 | 495 | 500 | 505 |
| Napona pri otvorenom strujnom krugu (Voc) [V] | 45.07 | 45.20 | 45.33 | 45.46 | 45.59 | 45.72 |
| Maksimalno radno napona (Vmp) [V] | 37.62 | 37.81 | 37.99 | 38.17 | 38.35 | 38.53 |
| Struja kratkog spoja (Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 | 14.00 |
| Maksimalna struja (Imp) [A] | 12.76 | 12.83 | 12.90 | 12.97 | 13.04 | 13.11 |
| Učinkovitost modula [%] | 20.2 | 20.4 | 20.6 | 20.9 | 21.1 | 21.3 |
| Tolerancija snage | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W |
| Temperaturni koeficijent Isc (α_Isc) | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C |
| Temperaturni koeficijent Voc (β_Voc) | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C |
| Temperaturni koeficijent Pmax (γ_Pmp) | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C |
| STC | Intenzitet zračenja 1000W/m², temperatura ćelije 25°C, masa zraka AM 1,5G | Intenzitet zračenja 1000W/m², temperatura ćelije 25°C, masa zraka AM 1,5G | Intenzitet zračenja 1000W/m², temperatura ćelije 25°C, masa zraka AM 1,5G | Intenzitet zračenja 1000W/m², temperatura ćelije 25°C, masa zraka AM 1,5G | Intenzitet zračenja 1000W/m², temperatura ćelije 25°C, masa zraka AM 1,5G | Intenzitet zračenja 1000W/m², temperatura ćelije 25°C, masa zraka AM 1,5G |
| ELEKTRIČNI PARAMETRI U NOCT | ||||||
|---|---|---|---|---|---|---|
| Znamenska maksimalna snaga (Pmax) [W] | 363 | 367 | 370 | 374 | 378 | 382 |
| Napona pri otvorenom strujnom krugu (Voc) [V] | 42.15 | 42.30 | 42.43 | 42.58 | 42.72 | 42.86 |
| Maksimalno radno napona (Vmp) [V] | 35.54 | 35.67 | 35.76 | 35.84 | 35.93 | 36.02 |
| Struja kratkog spoja (Isc) [A] | 10.99 | 11.06 | 11.13 | 11.20 | 11.27 | 11.34 |
| Maksimalna struja (Imp) [A] | 10.21 | 10.28 | 10.36 | 10.44 | 10.52 | 10.60 |
| NOCT | Intenzitet zračenja 800W/m², temperatura okoline 20°C, brzina vjetra 1 m/s, AM 1,5G | Intenzitet zračenja 800W/m², temperatura okoline 20°C, brzina vjetra 1 m/s, AM 1,5G | Intenzitet zračenja 800W/m², temperatura okoline 20°C, brzina vjetra 1 m/s, AM 1,5G | Intenzitet zračenja 800W/m², temperatura okoline 20°C, brzina vjetra 1 m/s, AM 1,5G | Intenzitet zračenja 800W/m², temperatura okoline 20°C, brzina vjetra 1 m/s, AM 1,5G | Intenzitet zračenja 800W/m², temperatura okoline 20°C, brzina vjetra 1 m/s, AM 1,5G |
| UVJETI RADA | ||||||
|---|---|---|---|---|---|---|
| Maksimalno napona sustava | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC |
| Radna temperatura | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ | -40℃ ~+85℃ |
| Maksimalna vrijednost osigurača u nizu | 25A | 25A | 25A | 25A | 25A | 25A |
| Maksimalno statičko opterećenje, prednja strana* | 5400Pa | 5400Pa | 5400Pa | 5400Pa | 5400Pa | 5400Pa |
| Maksimalno statičko opterećenje, stražnja strana* | 2400Pa | 2400Pa | 2400Pa | 2400Pa | 2400Pa | 2400Pa |
| NOCT | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C |
| Klasa sigurnosti | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II |
| Otpornost modula na vatru | UL Tip 1 | UL Tip 1 | UL Tip 1 | UL Tip 1 | UL Tip 1 | UL Tip 1 |
| SPECIFIKACIJA | ||||||
|---|---|---|---|---|---|---|
| Ćelija | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB |
| Peso | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg |
| Dimenzije | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm |
| Pružina kabla | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) |
| Broj ćelija | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) |
| Kabinet za povezivanje | IP68, 3 diode | IP68, 3 diode | IP68, 3 diode | IP68, 3 diode | IP68, 3 diode | IP68, 3 diode |
| Priključak | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A |
| Duljina kabela (sa priključkom) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) |
| Konfiguracija pakiranja | 36 kom./paleta, 792 kom./kontejner | 36 kom./paleta, 792 kom./kontejner | 36 kom./paleta, 792 kom./kontejner | 36 kom./paleta, 792 kom./kontejner | 36 kom./paleta, 792 kom./kontejner | 36 kom./paleta, 792 kom./kontejner |
| KOMPLETNI CERTIFIKATI | ||||||
|---|---|---|---|---|---|---|
|
IEC 61215, IEC 61730, UL 61215, UL 61730 ISO 9001: 2015 Sustavi upravljanja kvalitetom ISO 14001: 2015 Sustavi upravljanja okolišem ISO 45001: 2018 Sustavi upravljanja zaštitom na radu IEC TS 62941: 2016 Zemaljski fotonaponski moduli (PV) – Smjernice za jačanje povjerenja u kvalifikaciju dizajna modula PV i tipizaciju |
