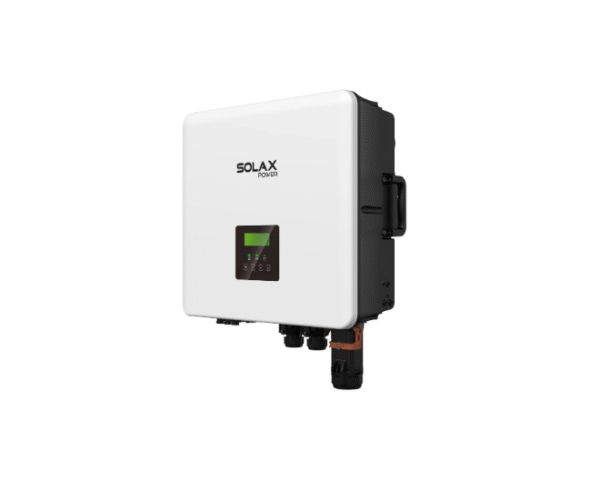

Inverter SOLAX X3-HYB-6.0-G4 Pro WiFi + LAN
SKU: F20S10
EAN: 2010000033210
| Proizvođač | |
|---|---|
| Nazivna snaga | |
| Napajanje | |
| Hibridni uređaj | |
| Način rada izvan mreže (off-grid) | |
| MPPT | 3 |
| Jamstvo | |
| Neto širina | |
| Neto dubina | |
| Neto visina | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Da |
| SPD Tip I | |
| SPD Tip II | |
| SPD Typ III | Ne |
| SPD – Slobodan utor | |
| AFCI | Opcionalno |
| Raspon MPPT napona | |
| Težina | 39,06 kg |
| CN | 85044085 |
Neto cijena
1 806,54 €
Bruto
Bruto
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci.pdf
Pojedinosti o proizvodu
| Proizvođač | |
|---|---|
| Nazivna snaga | |
| Napajanje | |
| Hibridni uređaj | |
| Način rada izvan mreže (off-grid) | |
| MPPT | 3 |
| Jamstvo | |
| Neto širina | |
| Neto dubina | |
| Neto visina | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Da |
| SPD Tip I | |
| SPD Tip II | |
| SPD Typ III | Ne |
| SPD – Slobodan utor | |
| AFCI | Opcionalno |
| Raspon MPPT napona | |
| Težina | 39,06 kg |
| CN | 85044085 |
Trofazni hibridni inverter SolaX Power X3-HYB-G4 PRO
Trofazni hibridni inverter SolaX Power X3-HYB-G4 PRO je napredno rješenje za stambene objekte koje nudi inteligentno upravljanje energijom i visoku učinkovitost. Dostupan u širokom rasponu snaga od 4 kW do 15 kW, osigurava kompatibilnost s V2H tehnologijom, pametne rasporede rada te suradnju s bežičnim brojilom. Zahvaljujući dvostrukim priključcima za baterije, širokom MPPT rasponu i mogućnosti 200% viška PV snage, predstavlja fleksibilan i pouzdan uređaj za maksimiziranje vlastite potrošnje.
Najvažnije značajke hibridnog invertera SolaX Power X3-HYB-G4 PRO:
- Inteligentno upravljanje energijom: Kompatibilnost s V2H za energetsku integraciju pametnog doma, Smart Schedule, Smart Scene, 7*24h TOU te suradnja s VPP (OpenADR, IEEE2030.5, FCAS, API).
- Visoka učinkovitost i fleksibilnost PV: DC ulazna struja 20 A po MPPT s 3 trackera, mogućnost 200% viška PV snage, AC izlaz do 110% te vrlo širok MPPT raspon (110–950 V).
- Osigurana pouzdanost i sigurnost: Do 200% izlazne EPS snage tijekom 10 sekundi, vrijeme prebacivanja na razini UPS-a ispod 10 ms, opcionalna funkcija brzog isključivanja, SPD zaštite tipa II na AC i DC strani te opcionalna AFCI zaštita.
- Fleksibilne mogućnosti prilagodbe: Dvostruki priključci za bateriju i funkcija “2 u 1” za nadogradnju, dodatni priključci koji olakšavaju ožičenje te funkcionalan i moderan pokrov za kabele.
- Svestrani načini rada: Podrška za mikromreže i načine rada s generatorom za različite primjene.
- Krivulja učinkovitosti: Visoka učinkovitost održana u širokom rasponu opterećenja, što potvrđuje krivulja učinkovitosti za model od 15 kW.
Za koga je ovo dobar izbor?
Inverter SolaX Power X3-HYB-G4 PRO izvrstan je izbor za vlasnike obiteljskih kuća koji traže napredan, učinkovit i pouzdan hibridni sustav. Njegove inteligentne funkcije upravljanja energijom, velika fleksibilnost u konfiguraciji PV polja i baterija, kao i opsežne opcije sigurnosti i prilagodbe, čine ga idealnim rješenjem za maksimiziranje vlastite potrošnje, osiguranje rezervnog napajanja te integraciju s pametnim domom. Širok raspon snage omogućuje prilagodbu uređaja individualnim energetskim potrebama.
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci.pdf
| Parametar | X3-HYB-4.0-P | X3-HYB-5.0-P | X3-HYB-6.0-P | X3-HYB-8.0-P | X3-HYB-10.0-P | X3-HYB-12.0-P | X3-HYB-15.0-P |
|---|---|---|---|---|---|---|---|
| ULAZ PV | |||||||
| Maks. preporučena snaga skupa PV panela (kWp) | 8 | 10 | 12 | 16 | 20 | 24 | 30 |
| Nazivni ulazni napon PV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nazivni radni napon PV (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Radni raspon napona (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Raspon napona MPPT (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Napon pokretanja (V) | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Broj MPP trackera/nizova po trackeru MPP | 2 (1 / 1) | 2 (1 / 1) | 2 (1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) |
| Maks. ulazna struja na MPPT (MPPT1/2/3) (A) | 20 / 20 | 20 / 20 | 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 |
| Maks. kratkotrajna ulazna struja na MPPT (MPPT1/2/3) (A) | 25 / 25 | 25 / 25 | 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 |
| ULAZ I IZLAZ AC (NA MREŽI) | |||||||
| Nazivna izlazna snaga (W) | 4000 | 5000 (AS 4777 4999 W) | 6000 | 8000 | 10000 (AS 4777 9999 W) | 12000 | 15000 (AS 4777 14999 W) |
| Nazivna izlazna struja (A) | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Maks. izlazna prividna snaga (VA) | 4400 | 5500 (AS 4777 4999 VA) | 6600 | 8800 | 11000 (AS 4777 9999 VA) | 13200 | 16500 (AS 4777 14999 VA) |
| Maks. kontinuirana izlazna struja (A) | 6,7 | 6,7 | 8,4 | 10,0 | 13,4 | 20,0 | 25,0 |
| Nazivni AC napon | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V |
| Maks. prividna ulazna snaga AC (kVA) | 8,4 | 10,5 | 12,6 | 16,8 | 21,0 | 21,0 | 21,0 |
| Maks. ulazna struja AC (A) | 12,2 | 15,2 | 18,2 | 24,3 | 30,4 | 30,4 | 30,4 |
| Nazivna frekvencija AC (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Raspon frekvencije AC (Hz) | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 |
| Podesivi raspon faktora snage | -1 (0,8 ka zakašnjenju do 0,8 ka vodstvu) | -1 (0,8 ka zakašnjenju do 0,8 ka vodstvu) | -1 (0,8 ka zakašnjenju do 0,8 ka vodstvu) | -1 (0,8 ka zakašnjenju do 0,8 ka vodstvu) | -1 (0,8 ka zakašnjenju do 0,8 ka vodstvu) | -1 (0,8 ka zakašnjenju do 0,8 ka vodstvu) | -1 (0,8 ka zakašnjenju do 0,8 ka vodstvu) |
| THDi (nazivna snaga) (%) | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| BATERIJA | |||||||
| Tip baterije | Litij | Litij | Litij | Litij | Litij | Litij | Litij |
| Raspon napona baterije (V) | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 |
| Maks. struja punjenja / pražnjenja (A) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) |
| IZLAZ EPS (VAN MREŽE) (S BATERIJOM) | |||||||
| Nazivna EPS izlazna frekvencija | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz |
| Nazivna izlazna snaga EPS (kVA) | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| Vršna izlazna snaga EPS | 2 puta nazivna snaga, 10 s | 2 puta nazivna snaga, 10 s | 2 puta nazivna snaga, 10 s | 2 puta nazivna snaga, 10 s | 2 puta nazivna snaga, 10 s | 2 puta nazivna snaga, 10 s | 2 puta nazivna snaga, 10 s |
| Vrijeme prebacivanja (ms) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| UČINKOVITOST | |||||||
| Maks. učinkovitost (%) | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 |
| Europska učinkovitost (%) | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 |
| OKOLIŠNI OGRANIČENJA | |||||||
| Stupanj zaštite | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Radni raspon temperature okoline (°C) | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 |
| Maks. radna visina (m) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Relativna vlažnost | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) |
| Kategorija prenapona | Mreža napajanja: III, Baterija: II, PV: II | Mreža napajanja: III, Baterija: II, PV: II | Mreža napajanja: III, Baterija: II, PV: II | Mreža napajanja: III, Baterija: II, PV: II | Mreža napajanja: III, Baterija: II, PV: II | Mreža napajanja: III, Baterija: II, PV: II | Mreža napajanja: III, Baterija: II, PV: II |
| OPĆE | |||||||
| Dimenzije (š x v x d) (mm) | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 |
| Neto masa (kg) | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Koncept hlađenja | Prirodno hlađenje | Prirodno hlađenje | Prirodno hlađenje | Inteligentno hlađenje | Inteligentno hlađenje | Inteligentno hlađenje | Inteligentno hlađenje |
| Komunikacijski sučelji | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, MJERAČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplinska pumpa) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, MJERAČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplinska pumpa) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, MJERAČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplinska pumpa) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, MJERAČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplinska pumpa) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, MJERAČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplinska pumpa) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, MJERAČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplinska pumpa) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, MJERAČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplinska pumpa) |
| Potrošnja snage (noć) (W) | < 40W u stanju pripravnosti, < 5W u stanju mirovanja | < 40W u stanju pripravnosti, < 5W u stanju mirovanja | < 40W u stanju pripravnosti, < 5W u stanju mirovanja | < 40W u stanju pripravnosti, < 5W u stanju mirovanja | < 40W u stanju pripravnosti, < 5W u stanju mirovanja | < 40W u stanju pripravnosti, < 5W u stanju mirovanja | < 40W u stanju pripravnosti, < 5W u stanju mirovanja |
| Topologija | Neizolirano | Neizolirano | Neizolirano | Neizolirano | Neizolirano | Neizolirano | Neizolirano |
| Certifikati i odobrenja | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 |
| Pomoćno AC napajanje (APS) | Ugrađeno | Ugrađeno | Ugrađeno | Ugrađeno | Ugrađeno | Ugrađeno | Ugrađeno |
| ZAŠTITA | |||||||
| Zaštita | Zaštita od prenapona/podnapona, DC izolacijska zaštita, zaštita od obrnutog polariteta DC, praćenje mreže, praćenje DC injektiranja, praćenje povratne struje, detekcija curenja struje, zaštita od prekomjerne temperature, zaštita od prenapona AC, zaštita od kratkog spoja AC | Zaštita od prenapona/podnapona, DC izolacijska zaštita, zaštita od obrnutog polariteta DC, praćenje mreže, praćenje DC injektiranja, praćenje povratne struje, detekcija curenja struje, zaštita od prekomjerne temperature, zaštita od prenapona AC, zaštita od kratkog spoja AC | Zaštita od prenapona/podnapona, DC izolacijska zaštita, zaštita od obrnutog polariteta DC, praćenje mreže, praćenje DC injektiranja, praćenje povratne struje, detekcija curenja struje, zaštita od prekomjerne temperature, zaštita od prenapona AC, zaštita od kratkog spoja AC | Zaštita od prenapona/podnapona, DC izolacijska zaštita, zaštita od obrnutog polariteta DC, praćenje mreže, praćenje DC injektiranja, praćenje povratne struje, detekcija curenja struje, zaštita od prekomjerne temperature, zaštita od prenapona AC, zaštita od kratkog spoja AC | Zaštita od prenapona/podnapona, DC izolacijska zaštita, zaštita od obrnutog polariteta DC, praćenje mreže, praćenje DC injektiranja, praćenje povratne struje, detekcija curenja struje, zaštita od prekomjerne temperature, zaštita od prenapona AC, zaštita od kratkog spoja AC | Zaštita od prenapona/podnapona, DC izolacijska zaštita, zaštita od obrnutog polariteta DC, praćenje mreže, praćenje DC injektiranja, praćenje povratne struje, detekcija curenja struje, zaštita od prekomjerne temperature, zaštita od prenapona AC, zaštita od kratkog spoja AC | Zaštita od prenapona/podnapona, DC izolacijska zaštita, zaštita od obrnutog polariteta DC, praćenje mreže, praćenje DC injektiranja, praćenje povratne struje, detekcija curenja struje, zaštita od prekomjerne temperature, zaštita od prenapona AC, zaštita od kratkog spoja AC |
| Aktivna metoda sprječavanja islandinga | Pomak frekvencije | Pomak frekvencije | Pomak frekvencije | Pomak frekvencije | Pomak frekvencije | Pomak frekvencije | Pomak frekvencije |
| Prenaponska zaštita (DC / AC) | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II |
| AFCI (prekidač protiv električnog luka) | Opcionalno | Opcionalno | Opcionalno | Opcionalno | Opcionalno | Opcionalno | Opcionalno |
Napomene:
① Maksimalni ulazni napon je gornja granica DC napona. Bilo koji viši DC ulazni napon vjerojatno će oštetiti inverter.
② Ulazni napon koji prelazi raspon MPPT napona može aktivirati zaštitu invertera.
③ Raspon AC frekvencije može se razlikovati ovisno o propisima pojedinih zemalja.
④ Ako su oba baterijska porta spojena na odvojene baterije, svaki port podržava 25 A. Ako je jedan port spojen na jednu bateriju, tada je 30 A. Ako su oba porta spojena na jednu bateriju pomoću 2-u-1 razdjelnog kabela (prodaje se odvojeno), ukupno iznosi 50 A.
⑤ Smanjenje vrijednosti pri +45°C.
