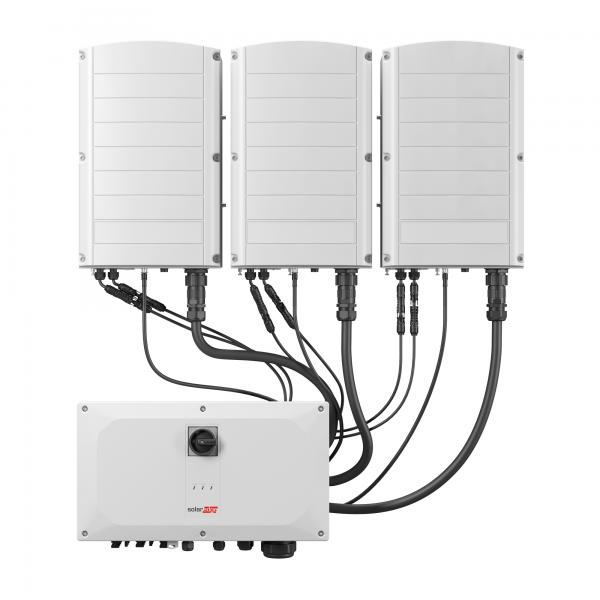

Inverter SOLAR EDGE SE100K – RW00IBNM4 + 3 pomoćne jedinice SESUK- RWR0INNN4
SKU: F240M02
EAN: 2010000031537
| Proizvođač | |
|---|---|
| Nazivna snaga | |
| Napajanje | |
| Hibridni uređaj | |
| Način rada izvan mreže (off-grid) | |
| MPPT | 9 |
| Jamstvo | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Da |
| SPD Tip I | |
| SPD Tip II | |
| SPD Typ III | Ne |
| SPD – Slobodan utor | |
| AFCI | Da |
| Raspon MPPT napona | |
| Težina | 114,52 kg |
| CN | 85044086 |
Neto cijena
4 407,37 €
Bruto
Bruto
Pojedinosti o proizvodu
| Proizvođač | |
|---|---|
| Nazivna snaga | |
| Napajanje | |
| Hibridni uređaj | |
| Način rada izvan mreže (off-grid) | |
| MPPT | 9 |
| Jamstvo | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Da |
| SPD Tip I | |
| SPD Tip II | |
| SPD Typ III | Ne |
| SPD – Slobodan utor | |
| AFCI | Da |
| Raspon MPPT napona | |
| Težina | 114,52 kg |
| CN | 85044086 |
SolarEdge Trofazni Invertori sa Sinergijskom Tehnologijom (Europa)
SolarEdge trofazni invertori sa sinergijskom tehnologijom (modeli SE50K, SE66.6K, SE90K, SE100K, SE120K) predstavljaju napredna rješenja za velike fotonaponske sustave, dizajnirane za brzu instalaciju i maksimalnu učinkovitost. Zahvaljujući modularnoj konstrukciji koja uključuje 2 ili 3 sinergijske jedinice te jedan uređaj za upravljanje sinergijom, montaža je jednostavna i može je obaviti dvoje ljudi. Ovi invertori nude dugoročno jamstvo (12-20 godina) te niz ugrađenih sigurnosnih i nadzornih funkcija.
Najvažnije značajke SolarEdge Trofaznih Invertora sa Sinergijskom Tehnologijom:
- Brza instalacija i puštanje u rad: Poseban postupak predinstalacijskog puštanja u rad omogućava automatsku provjeru komponenti i ožičenja prije povezivanja na mrežu, a lagana modularna konstrukcija olakšava montažu.
- Visoka pouzdanost i jednostavno održavanje: Neovisno djelovanje svake sinergijske jedinice produžuje vrijeme bezprekidnog rada sustava i pojednostavljuje servisiranje.
- Napredna sigurnost: Ugrađeni senzori temperature otkrivaju kvara u ožičenju, integrirana zaštita od posljedica lukova, opcionalno brzo isključivanje te nadzirane izmjenjive prenaponske zaštite (SPD DC tip 2, po izboru AC tip 2).
- Maksimalna učinkovitost sustava: Ugrađena funkcija ograničenja degradacije inducirane potencijalom (PID) i maksimalna učinkovitost invertora do 98,3%.
- Kompleksni nadzor: Ugrađena funkcija nadzora na razini modula s komunikacijom putem Ethernet mreže ili mobilne mreže (po izboru Wi-Fi), osiguravajući potpunu transparentnost rada sustava.
- Širok raspon snaga: Dostupni modeli s nazivnim izlaznim AC snagama od 50 kW do 120 kW, prikladni za velike komercijalne i industrijske projekte.
Za koga je ovo dobar izbor?
SolarEdge trofazni invertori sa sinergijskom tehnologijom idealno su rješenje za velike fotonaponske instalacije u komercijalnom i industrijskom sektoru na europskom tržištu. Njihova modularna konstrukcija, napredne sigurnosne funkcije, visoka učinkovitost i sveobuhvatne mogućnosti nadzora čine ih izvrsnim izborom za investitore i developere koji traže pouzdana, jednostavna za instalaciju i upotrebu, te isplativa rješenja. Dugoročno jamstvo dodatno potvrđuje njihovu visoku kvalitetu i dugotrajnost.
| Parametar | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| IZLAZ | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Nazivna aktivna izlazna snaga AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maksimalna prividna izlazna snaga AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Izlazni napon AC – faza-faza/faza-neutralni (nazivno) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Izlazni napon AC – raspon faza-faza/raspon faza-neutralni (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| AC frekvencija (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maksimalna kontinuirana izlazna struja (po fazi) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Povezivanje AC izlaznih vodova | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Podržane mreže | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksimalna diferencijalna struja(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Nadzor mreže, zaštita radu na otoku, konfigurabilni faktor snage, konfigurabilni pragovi ovisno o zemlji | Da | Da | Da | Da | Da |
| Ukupna harmonijska distorzija (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Raspon faktora snage | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 |
| ULAZ | |||||
| Maksimalna DC snaga (STC modul) inverter / sinergijska jedinica (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Beztransformatorski, bez uzemljenja | Da | Da | Da | Da | Da |
| Maksimalni ulazni napon DC+ do DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 850 |
| Nazivni ulazni napon DC+ do DC- (VDC) | 750 | 750 | 750 | 750 | 750 |
| Maksimalna ulazna struja (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Zaštita od obrnutog polariteta | Da | Da | Da | Da | Da |
| Detekcija kratkog spoja na zemlju | Osjetljivost 167 kΩ po sinergijskoj jedinici(4) | Osjetljivost 167 kΩ po sinergijskoj jedinici(4) | Osjetljivost 167 kΩ po sinergijskoj jedinici(4) | Osjetljivost 167 kΩ po sinergijskoj jedinici(4) | Osjetljivost 167 kΩ po sinergijskoj jedinici(4) |
| Maksimalna učinkovitost invertera (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Europska učinkovitost (ponderirana) (%) | 98 | 98 | 98 | 98 | 98 |
| Potrošnja noću (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| OSTALE ZNAČAJKE | |||||
| Podržani komunikacijski sučelja(5) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) |
| Pametno upravljanje energijom | Ograničenje izvoza | Ograničenje izvoza | Ograničenje izvoza | Ograničenje izvoza | Ograničenje izvoza |
| Pokretanje invertera | Mobilna aplikacija SetApp koja koristi ugrađenu Wi-Fi pristupnu točku za lokalno povezivanje | Mobilna aplikacija SetApp koja koristi ugrađenu Wi-Fi pristupnu točku za lokalno povezivanje | Mobilna aplikacija SetApp koja koristi ugrađenu Wi-Fi pristupnu točku za lokalno povezivanje | Mobilna aplikacija SetApp koja koristi ugrađenu Wi-Fi pristupnu točku za lokalno povezivanje | Mobilna aplikacija SetApp koja koristi ugrađenu Wi-Fi pristupnu točku za lokalno povezivanje |
| Zaštita od smetnji uzrokovanih električnim lukom | Ugrađena, s mogućnošću konfiguracije od strane korisnika (u skladu s UL1699B) | Ugrađena, s mogućnošću konfiguracije od strane korisnika (u skladu s UL1699B) | Ugrađena, s mogućnošću konfiguracije od strane korisnika (u skladu s UL1699B) | Ugrađena, s mogućnošću konfiguracije od strane korisnika (u skladu s UL1699B) | Ugrađena, s mogućnošću konfiguracije od strane korisnika (u skladu s UL1699B) |
| Brzo isključivanje | Opcionalno (automatski nakon odspajanja iz AC mreže) | Opcionalno (automatski nakon odspajanja iz AC mreže) | Opcionalno (automatski nakon odspajanja iz AC mreže) | Opcionalno (automatski nakon odspajanja iz AC mreže) | Opcionalno (automatski nakon odspajanja iz AC mreže) |
| PID regulator | Noćni sati, ugrađeni | Noćni sati, ugrađeni | Noćni sati, ugrađeni | Noćni sati, ugrađeni | Noćni sati, ugrađeni |
| Zaštita od prenapona RS485 (portovi 1+2) | Tip II, zamjenjivo na licu mjesta, integrirano | Tip II, zamjenjivo na licu mjesta, integrirano | Tip II, zamjenjivo na licu mjesta, integrirano | Tip II, zamjenjivo na licu mjesta, integrirano | Tip II, zamjenjivo na licu mjesta, integrirano |
| Zaštita od prenapona DC | Tip II, zamjenjivo na licu mjesta, integrirano | Tip II, zamjenjivo na licu mjesta, integrirano | Tip II, zamjenjivo na licu mjesta, integrirano | Tip II, zamjenjivo na licu mjesta, integrirano | Tip II, zamjenjivo na licu mjesta, integrirano |
| Zaštita od prenapona AC | Tip II, zamjenjivo na licu mjesta, opcionalno | Tip II, zamjenjivo na licu mjesta, opcionalno | Tip II, zamjenjivo na licu mjesta, opcionalno | Tip II, zamjenjivo na licu mjesta, opcionalno | Tip II, zamjenjivo na licu mjesta, opcionalno |
| Osigurači DC (jednopolni) | 25 A, opcionalno | 25 A, opcionalno | 25 A, opcionalno | 25 A, opcionalno | 25 A, opcionalno |
| DC prekidač | Opcionalno | Opcionalno | Opcionalno | Opcionalno | Opcionalno |
| USKLAĐENOST S NORMAMA | |||||
| Sigurnost | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Standardi za priključak na mrežu(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Tip A+B, G99 Tip A+B, G99 (NI) Tip A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Tip A+B, G99 Tip A+B, G99 (NI) Tip A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Tip A+B, G99 Tip A+B, G99 (NI) Tip A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Tip A+B, G99 Tip A+B, G99 (NI) Tip A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Tip A+B, G99 Tip A+B, G99 (NI) Tip A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Da | Da | Da | Da | Da |
| PARAMETRI INSTALACIJE | |||||
| Broj sinergijskih jedinica po inverteru | 2 | 2 | 3 | 3 | 3 |
| Presjek i vanjski promjer AC kabela: linija/PE (aluminij ili bakar) (mm²/mm) | Presjek do 120 / 70 mm²; vanjski promjer 30-50 / 12-20 mm | Presjek do 120 / 70 mm²; vanjski promjer 30-50 / 12-20 mm | Presjek do 120 / 70 mm²; vanjski promjer 30-50 / 12-20 mm | Presjek do 120 / 70 mm²; vanjski promjer 30-50 / 12-20 mm | Presjek do 120 / 70 mm²; vanjski promjer 30-50 / 12-20 mm |
| DC ulaz: inverter/sinergijska jedinica(7)(8) | 8/4 para MC4 | 8/4 para MC4 | Gromobrani, 2 para / 1 par, presjek do 50 mm², aluminij ili bakar, vanjski promjer kabela 12-20 mm | Gromobrani, 2 para / 1 par, presjek do 50 mm², aluminij ili bakar, vanjski promjer kabela 12-20 mm | 12/4 para MC4, gromobrani, 3 para / 1 par, presjek do 50 mm² aluminij ili bakar, vanjski promjer kabela 12-20 mm |
| Dimenzije (v x š x d) (mm) – Sinergijska jedinica | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Dimenzije (v x š x d) (mm) – Uređaj za upravljanje sinergijom | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Težina (kg) – Sinergijska jedinica | 32 | 32 | 32 | 32 | 32 |
| Težina (kg) – Uređaj za upravljanje sinergijom | 18 | 18 | 18 | 18 | 18 |
| Radna temperatura (°C) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) |
| Hlađenje | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) |
| Razina buke (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Stupanj zaštite | IP65 – za vanjsku i unutarnju upotrebu | IP65 – za vanjsku i unutarnju upotrebu | IP65 – za vanjsku i unutarnju upotrebu | IP65 – za vanjsku i unutarnju upotrebu | IP65 – za vanjsku i unutarnju upotrebu |
| Ugradnja | Uključena nosač | Uključena nosač | Uključena nosač | Uključena nosač | Uključena nosač |
(1) Opcija dostupna u nekim zemljama. Više informacija: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 u Ujedinjenom Kraljevstvu
(3) Ako je potreban vanjski RCD, njegova okidna struja mora biti ≥ 200 mA za SE50K/SE66.6K; ≥ 300 mA za SE90K, SE100K
(4) Ako to dopuštaju lokalni propisi
(5) Za specifikaciju dodatnih komunikacijskih opcija posjetite https://www.solaredge.com/products/communication ili stranicu Knjižnice resursa: https://www.solaredge.com/downloads# za preuzimanje odgovarajuće tehničke dokumentacije
(6) Svi standardi i certifikati dostupni su za preuzimanje u kategoriji „Certifikati“ na stranici Knjižnice resursa: https://www.solaredge.com/downloads#/
(7) DC ulaz dostupan je s MC4 priključcima ili prigušnicama prema broj dijela invertera. Za više informacija kontaktirajte SolarEdge
(8) Samo MC4 priključci proizvedeni od strane Staubli dopušteni su za upotrebu
(9) Smanjenje snage – za specifikaciju pogledajte https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
