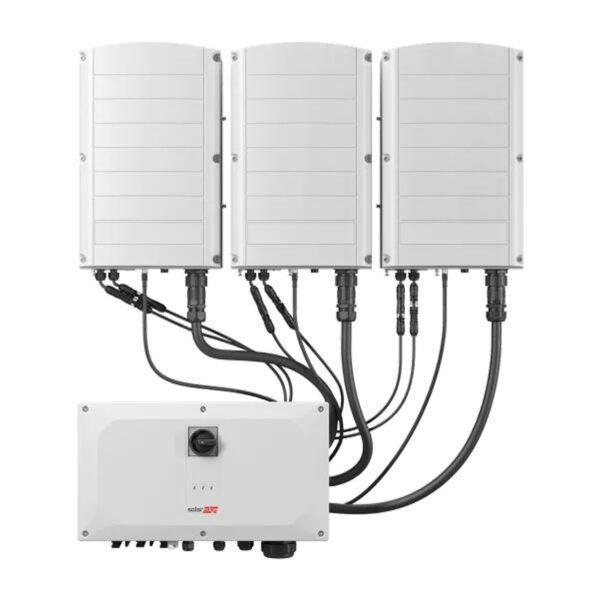

Inverter SOLAR EDGE SE100K – RW00IBNM4 + 3 pomoćne jedinice SESUK-RW00INNN4 SYNERGY TECHNOLOGY (s/RSD)
SKU: F240M01
EAN: 5905951582511
| Proizvođač | |
|---|---|
| Nazivna snaga | |
| Napajanje | |
| Hibridni uređaj | |
| Način rada izvan mreže (off-grid) | |
| MPPT | |
| Jamstvo | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tip I | |
| SPD Tip II | |
| SPD Tip III | |
| SPD – Slobodan utor | |
| AFCI | |
| Raspon MPPT napona | |
| Maksimalna ulazna struja po MPPT-u [A] | |
| Maksimalna ulazna snaga [W] | |
| Europska učinkovitost | |
| Težina | 113,32 kg |
| CN | 85044086 |
Neto cijena
4 431,59 €
Bruto
Bruto
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
Pojedinosti o proizvodu
| Proizvođač | |
|---|---|
| Nazivna snaga | |
| Napajanje | |
| Hibridni uređaj | |
| Način rada izvan mreže (off-grid) | |
| MPPT | |
| Jamstvo | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tip I | |
| SPD Tip II | |
| SPD Tip III | |
| SPD – Slobodan utor | |
| AFCI | |
| Raspon MPPT napona | |
| Maksimalna ulazna struja po MPPT-u [A] | |
| Maksimalna ulazna snaga [W] | |
| Europska učinkovitost | |
| Težina | 113,32 kg |
| CN | 85044086 |
Trofazni inverter SolarEdge s tehnologijom sinergije (SE50K-SE120K)
Serija trofaznih SolarEdge invertera s tehnologijom sinergije inovativno je rješenje dizajnirano za velike komercijalne i industrijske instalacije. Zahvaljujući jedinstvenoj modularnoj konstrukciji, koja se sastoji od nekoliko manjih sinergijskih jedinica, inverter objedinjuje prednosti velike snage s jednostavnošću instalacije i održavanja. Ovaj napredni uređaj nudi maksimalnu učinkovitost, bezkompromisnu sigurnost i potpunu preglednost sustava na razini modula.
Najvažnije značajke SolarEdge invertera s tehnologijom sinergije:
- Modularna konstrukcija i jednostavna ugradnja: Inverter se sastoji od 2 ili 3 lakše sinergijske jedinice i jednog upravljačkog uređaja, što omogućuje jednostavnu ugradnju uz dvije osobe bez potrebe za teškom mehanizacijom.
- Povećana dostupnost i jednostavan servis: Svaka sinergijska jedinica radi neovisno, što produljuje razdoblje bezprekidnog rada sustava. U slučaju kvara jedne jedinice, ostale nastavljaju raditi, a servis je jednostavniji i brži.
- Napredne sigurnosne funkcije: Ugrađena zaštita od posljedica električnih luka, temperaturni senzori koji otkrivaju kvarove u ožičenju te opcionalno brzo isključivanje osiguravaju najvišu razinu sigurnosti za instalaciju i osoblje.
- Integrirano nadziranje i zaštita: Uređaj nudi nadzor na razini modula s komunikacijom preko Ethernet-a ili mobilne mreže, kao i ugrađenu funkciju smanjenja PID te zamjenjivu zaštitu od prenapona (SPD) koja se može servisirati na licu mjesta.
- Brzo puštanje u rad: Poseban proces predpokretanja omogućuje automatsku validaciju komponenti sustava i ožičenja već tijekom montaže, prije priključenja na mrežu.
Za koga je ovo dobar izbor?
Ovo je idealno rješenje za investitore i instalatere koji provode velike komercijalne i industrijske fotonaponske projekte. Modularna izvedba znatno olakšava logistiku i montažu na velikim krovovima ili solarnim farmama. Napredne sigurnosne funkcije, visoka učinkovitost i detaljno nadziranje na razini pojedinačnog modula čine ove invertere izvrsnim izborom za projekte u kojima su ključni maksimalan prinos energije, pouzdanost i niski troškovi održavanja (O&M) tijekom cijelog životnog ciklusa instalacije.
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
| Parametar | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| IZLAZ | |||||
| Nazivna aktivna izlazna snaga AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maksimalna prividna izlazna snaga AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| AC izlazni napon – faza-faza/faza-nula (nazivno) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480 / 277 |
| AC izlazni napon – raspon faza-faza/raspon faza-nula (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 |
| AC frekvencija (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maksimalna kontinuirana izlazna struja (po fazi) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Spojevi AC izlaznih vodova | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Podržane mreže | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksimalna diferencijalna struja (mA) (3) | 200 | 200 | 300 | 300 | 300 |
| Nadzor mreže, zaštita rada na otoku, konfigurabilni faktor snage | Da | Da | Da | Da | Da |
| Ukupno harmonijsko izobličenje (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Raspon faktora snage | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 |
| ULAZ | |||||
| Maksimalna DC snaga (STC modul) inverter / sinergijska jedinica (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Bez transformatora, neuzemljeno | Da | Da | Da | Da | Da |
| Maksimalni ulazni napon DC+ do DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nazivni ulazni napon DC+ do DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Maksimalni ulazni napon struje (DC) | 2 x 36,25 A | 2 x 48,25 A | 3 x 43,5 A | 3 x 48,25 A | 3 x 48,25 A |
| Zaštita od obrnute polarizacije | Da | Da | Da | Da | Da |
| Detekcija uzemljenja | Osjetljivost 167 kΩ po sinergijskoj jedinici(4) | Osjetljivost 167 kΩ po sinergijskoj jedinici(4) | Osjetljivost 167 kΩ po sinergijskoj jedinici(4) | Osjetljivost 167 kΩ po sinergijskoj jedinici(4) | Osjetljivost 167 kΩ po sinergijskoj jedinici(4) |
| Maksimalna učinkovitost invertera (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Europska učinkovitost (ponderirana) (%) | 98 | 98 | 98 | 98 | |
| Noćna potrošnja snage (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| OSTALE FUNKCIJE | |||||
| Podržani komunikacijski sučelji(5) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) |
| Inteligentno upravljanje energijom | Ograničenje izvoza | Ograničenje izvoza | Ograničenje izvoza | Ograničenje izvoza | Ograničenje izvoza |
| Pokretanje invertera | Mobilna aplikacija SetApp | Mobilna aplikacija SetApp | Mobilna aplikacija SetApp | Mobilna aplikacija SetApp | Mobilna aplikacija SetApp |
| Zaštita od smetnji izazvanih električnim lukom | Ugrađena, konfigurabilna (u skladu s UL1699B) | Ugrađena, konfigurabilna (u skladu s UL1699B) | Ugrađena, konfigurabilna (u skladu s UL1699B) | Ugrađena, konfigurabilna (u skladu s UL1699B) | Ugrađena, konfigurabilna (u skladu s UL1699B) |
| Brzo isključivanje | Opcionalno (automatski nakon isključenja s AC mreže) | Opcionalno (automatski nakon isključenja s AC mreže) | Opcionalno (automatski nakon isključenja s AC mreže) | Opcionalno (automatski nakon isključenja s AC mreže) | Opcionalno (automatski nakon isključenja s AC mreže) |
| PID regulator | Noćni sati, ugrađen | Noćni sati, ugrađen | Noćni sati, ugrađen | Noćni sati, ugrađen | Noćni sati, ugrađen |
| Prenaponska zaštita RS485 (portovi 1+2) | Tip II, zamjenjivi na licu mjesta, integrirani | Tip II, zamjenjivi na licu mjesta, integrirani | Tip II, zamjenjivi na licu mjesta, integrirani | Tip II, zamjenjivi na licu mjesta, integrirani | Tip II, zamjenjivi na licu mjesta, integrirani |
| Prenaponska zaštita DC | Tip II, zamjenjivi na licu mjesta, integrirani | Tip II, zamjenjivi na licu mjesta, integrirani | Tip II, zamjenjivi na licu mjesta, integrirani | Tip II, zamjenjivi na licu mjesta, integrirani | Tip II, zamjenjivi na licu mjesta, integrirani |
| Prenaponska zaštita AC | Tip II, zamjenjivi na licu mjesta, opcionalno | Tip II, zamjenjivi na licu mjesta, opcionalno | Tip II, zamjenjivi na licu mjesta, opcionalno | Tip II, zamjenjivi na licu mjesta, opcionalno | Tip II, zamjenjivi na licu mjesta, opcionalno |
| DC osigurači (jednopolni) | 25 A, opcionalno | 25 A, opcionalno | 25 A, opcionalno | 25 A, opcionalno | 25 A, opcionalno |
| DC prekidač | Opcionalno | Opcionalno | Opcionalno | Opcionalno | Opcionalno |
| PARAMETRI INSTALACIJE | |||||
| Broj sinergijskih jedinica po inverteru | 2 | 2 | 3 | 3 | 3 |
| Presjek i vanjski promjer AC kabela (mm²) | Presjek do 120 / 70; vanjski promjer 30-50 / 12-20 | Presjek do 120 / 70; vanjski promjer 30-50 / 12-20 | Presjek do 120 / 70; vanjski promjer 30-50 / 12-20 | Presjek do 120 / 70; vanjski promjer 30-50 / 12-20 | Presjek do 120 / 70; vanjski promjer 30-50 / 12-20 |
| DC ulaz: inverter/sinergijska jedinica | 8/4 parova MC4 | 8/4 parova MC4 | 12/4 parova MC4 | 12/4 parova MC4 | 12/4 parova MC4 |
| Dimenzije (v. x š. x d.) (mm) | Sinergijska jedinica: 558 x 328×273
Uređaj za upravljanje sinergijom: 360 x 560 x 295 |
Sinergijska jedinica: 558 x 328×273
Uređaj za upravljanje sinergijom: 360 x 560 x 295 |
Sinergijska jedinica: 558 x 328×273
Uređaj za upravljanje sinergijom: 360 x 560 x 295 |
Sinergijska jedinica: 558 x 328×273
Uređaj za upravljanje sinergijom: 360 x 560 x 295 |
Sinergijska jedinica: 558 x 328×273
Uređaj za upravljanje sinergijom: 360 x 560 x 295 |
| Masa (kg) | Sinergijska jedinica: 32
Uređaj za upravljanje sinergijom: 18 |
Sinergijska jedinica: 32
Uređaj za upravljanje sinergijom: 18 |
Sinergijska jedinica: 32
Uređaj za upravljanje sinergijom: 18 |
Sinergijska jedinica: 32
Uređaj za upravljanje sinergijom: 18 |
Sinergijska jedinica: 32
Uređaj za upravljanje sinergijom: 18 |
| Radni temperaturni raspon (°C) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) |
| Hlađenje | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) |
| Emisija buke (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Stupanj zaštite | IP65 – za vanjsku i unutarnju upotrebu | IP65 – za vanjsku i unutarnju upotrebu | IP65 – za vanjsku i unutarnju upotrebu | IP65 – za vanjsku i unutarnju upotrebu | IP65 – za vanjsku i unutarnju upotrebu |
| Montaža | Priloženi nosač | Priloženi nosač | Priloženi nosač | Priloženi nosač | Priloženi nosač |
