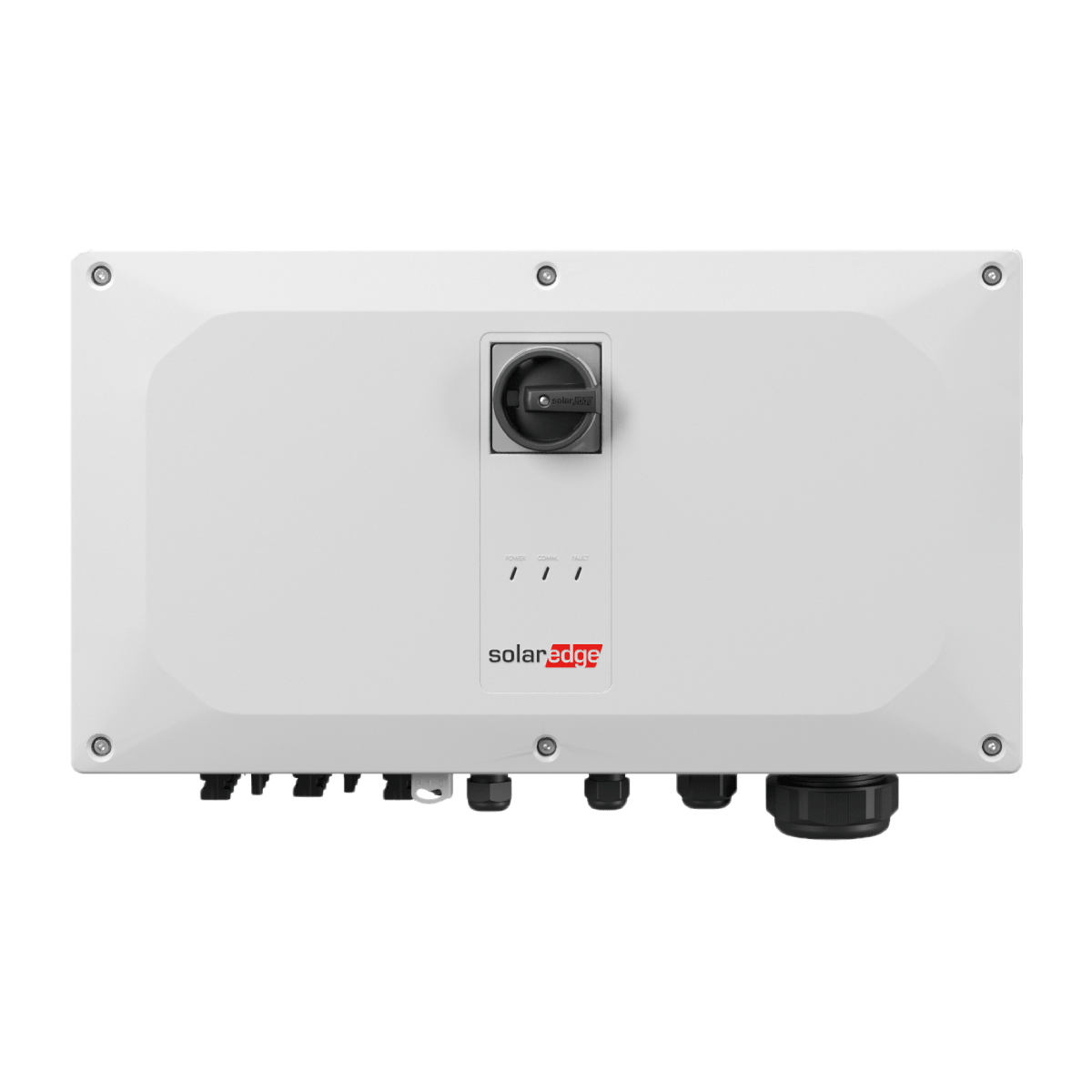

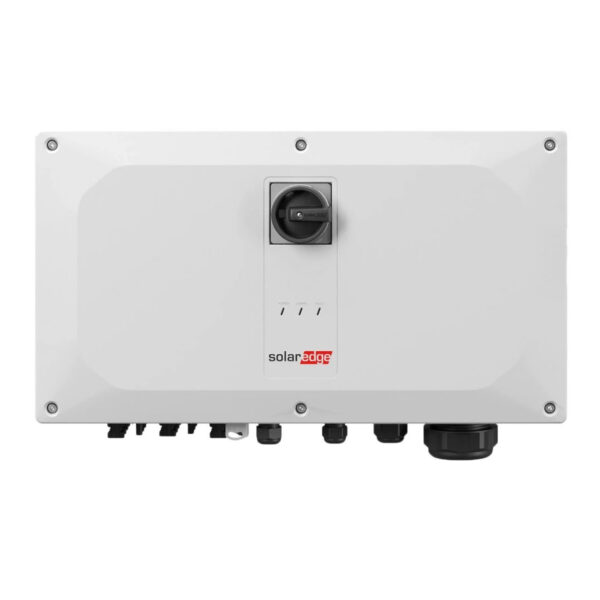

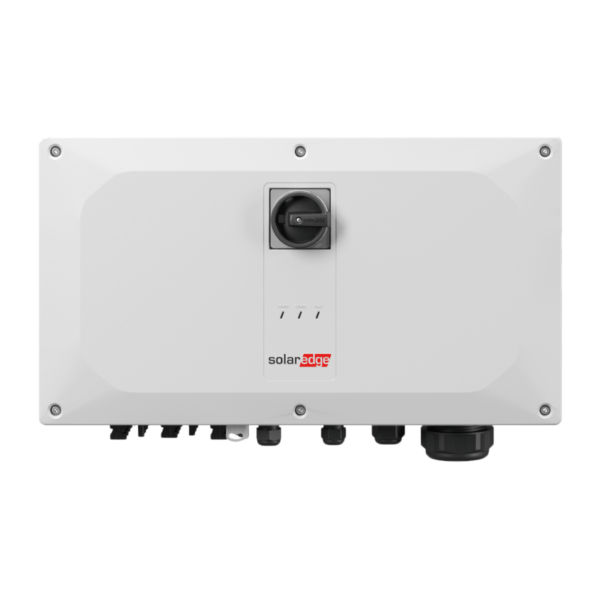

Inverter SOLAR EDGE SE50K – RW00IBNQ4
SKU: F240L
EAN: 5905951580531
| Proizvođač | |
|---|---|
| Nazivna snaga | |
| Napajanje | |
| Hibridni uređaj | |
| Način rada izvan mreže (off-grid) | |
| MPPT | 8 |
| Jamstvo | |
| Neto širina | |
| Neto dubina | |
| Neto visina | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Da |
| SPD Tip I | |
| SPD Tip II | |
| SPD Typ III | Ne |
| SPD – Slobodan utor | |
| AFCI | Da |
| Raspon MPPT napona | |
| Težina | 19,12 kg |
Neto cijena
563,54 €
Bruto
Bruto
Datasheet Solar Edge SE50K - RW00IBNQ4
datasheet-solar-edge-se50k-rw00ibnq4.pdf
Pojedinosti o proizvodu
| Proizvođač | |
|---|---|
| Nazivna snaga | |
| Napajanje | |
| Hibridni uređaj | |
| Način rada izvan mreže (off-grid) | |
| MPPT | 8 |
| Jamstvo | |
| Neto širina | |
| Neto dubina | |
| Neto visina | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Da |
| SPD Tip I | |
| SPD Tip II | |
| SPD Typ III | Ne |
| SPD – Slobodan utor | |
| AFCI | Da |
| Raspon MPPT napona | |
| Težina | 19,12 kg |
Inverter SolarEdge iz serije SE50K / SE66.6K / SE90K / SE100K / SE120K
Serija invertera SE50K / SE66.6K / SE90K / SE100K / SE120K dizajnirana je za velike fotonaponske instalacije, osiguravajući nenadmašnu učinkovitost, sigurnost i jednostavnost korištenja. Zahvaljujući modularnoj konstrukciji i naprednim funkcijama, ova uređaja ispunjavaju najviše standarde u PV industriji.
Najvažnije značajke:
- Funkcija predavanja na korištenje: Automatska validacija komponenti sustava tijekom montaže, skraćujući vrijeme instalacije i puštanja u rad.
- Jednostavna instalacija: Modularna, lagana konstrukcija omogućava instalaciju u dvopersonom timu.
- Napredna sigurnost: Ugrađeni senzor temperature i funkcija zaštite od lukova s opcionalnim brzim isključivanjem.
- Neovisno djelovanje jedinica: Sinergijske jedinice minimiziraju vrijeme neprekidnog rada i olakšavaju servisiranje.
- Integrirane zaštite: Zaštita od prenapona DC tipa 2 i SPD AC tipa 2 za maksimalnu sigurnost.
Zašto odabrati inverter iz serije SE50K / SE66.6K / SE90K / SE100K / SE120K?
Inverteri iz ove serije nude praćenje u stvarnom vremenu, što omogućava veću kontrolu nad učinkom sustava i brzo otkrivanje potencijalnih problema. Ugrađena funkcija ograničavanja PID osigurava maksimalnu učinkovitost, a kompatibilnost s naprednim sustavima upravljanja energijom SolarEdge čini ih izborom za budućnost.
Zbog lagane konstrukcije i jednostavne instalacije, ovi uređaji su pogodni i za velike komercijalne i industrijske instalacije. Ugrađena zaštita od prenapona, opcionalni DC prekidači za hitne slučajeve i napredne sigurnosne značajke pružaju pouzdanost i trajnost na najvišoj razini. To je idealno rješenje za investitore koji traže učinkovite i svestrane invertere za velike PV sustave.
Datasheet Solar Edge SE50K - RW00IBNQ4
datasheet-solar-edge-se50k-rw00ibnq4.pdf
| Tehnički podaci SolarEdge SE50K – SE120K | |||||||
|---|---|---|---|---|---|---|---|
| SExxK-xxx0Ixxxx | SExxKxxx8Ixxxx | ||||||
| Parametar | SE50K (mreža 400v) | SE66.6K (mreža 400v) | SE90K (mreža 400v) | SE100K (mreža 400v) | SE120K (mreža 480V) | ||
| Izlaz | |||||||
| Nazivna aktivna izlazna snaga (W) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Maksimalna aparantna izlazna snaga (VA) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Izlazni AC napon — faza–faza/faza–neutralan (nazivno) (Vac) | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 480 / 277 | ||
| Izlazni AC napon — raspon faza–faza/raspon faza–neutralan (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 | ||
| Frekvencija AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | ||
| Maksimalna kontinuirana izlazna struja (A) | 72,5 | 96,5 | 130,5 | 145,0 | 145,0 | ||
| Konekcije izlaznih AC vodova | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | ||
| Podržane mreže | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | ||
| Maksimalna diferencijalna struja (mA) | 200 | 200 | 300 | 300 | 300 | ||
| Praćenje mreže, zaštita od rada u otoku, konfigurable faktor snage, konfigurable praga vrijednosti ovisno o zemlji | Da | Da | Da | Da | Da | ||
| Ukupno harmonijsko izobličenje (THD) (%) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ||
| Raspon faktora snage | ±0.8 do ±1 | ±0.8 do ±1 | ±0.8 do ±1 | ±0.8 do ±1 | ±0.8 do ±1 | ||
| Ulaz | |||||||
| Maksimalna DC snaga (modul STC) inverter / synergijska jedinica (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 | ||
| Beztransformatorni, neuzemljeni | Da | Da | Da | Da | Da | ||
| Maksimalni ulazni napon DC+ do DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Nazivni ulazni napon DC+ do DC- (VDC) | 750 | 750 | 750 | 750 | 850 | ||
| Maksimalna ulazna struja (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 | ||
| Zaštita od obrnute polarizacije | Da | Da | Da | Da | Da | ||
| Otkriće kratkog spoja | Osjetljivost 167 kΩ po synergijskoj jedinici | Osjetljivost 167 kΩ po synergijskoj jedinici | Osjetljivost 167 kΩ po synergijskoj jedinici | Osjetljivost 167 kΩ po synergijskoj jedinici | Osjetljivost 167 kΩ po synergijskoj jedinici | ||
| Maksimalna učinkovitost invertera (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 | ||
| Europska učinkovitost (ponderirana) (%) | 98 | 98 | 98 | 98 | 98 | ||
| Noćna potrošnja energije (W) | < 8 | < 8 | < 12 | < 12 | < 12 | ||
| Ostale funkcije | |||||||
| Podržani komunikacijski sučelja | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | 2 x RS485, Ethernet, Wi-Fi (opcionalno), mobilna mreža (opcionalno) | ||
| Pametno upravljanje energijom | Ograničenje izvoza | Ograničenje izvoza | Ograničenje izvoza | Ograničenje izvoza | Ograničenje izvoza | ||
| Pokretanje invertera | Mobilna aplikacija SetApp koja koristi ugrađeni pristupni Wi-Fi punkt za uspostavljanje lokalne veze | Mobilna aplikacija SetApp koja koristi ugrađeni pristupni Wi-Fi punkt za uspostavljanje lokalne veze | Mobilna aplikacija SetApp koja koristi ugrađeni pristupni Wi-Fi punkt za uspostavljanje lokalne veze | Mobilna aplikacija SetApp koja koristi ugrađeni pristupni Wi-Fi punkt za uspostavljanje lokalne veze | Mobilna aplikacija SetApp koja koristi ugrađeni pristupni Wi-Fi punkt za uspostavljanje lokalne veze | ||
| Zaštita od prekida uzrokovanih električnim lukom | Ugrađena, sa mogućnošću konfiguracije od strane korisnika (u skladu s UL1699B) | Ugrađena, sa mogućnošću konfiguracije od strane korisnika (u skladu s UL1699B) | Ugrađena, sa mogućnošću konfiguracije od strane korisnika (u skladu s UL1699B) | Ugrađena, sa mogućnošću konfiguracije od strane korisnika (u skladu s UL1699B) | Ugrađena, sa mogućnošću konfiguracije od strane korisnika (u skladu s UL1699B) | ||
| Brzo isključivanje | Opcionalno (automatsko nakon isključenja iz AC mreže) | Opcionalno (automatsko nakon isključenja iz AC mreže) | Opcionalno (automatsko nakon isključenja iz AC mreže) | Opcionalno (automatsko nakon isključenja iz AC mreže) | Opcionalno (automatsko nakon isključenja iz AC mreže) | ||
| PID regulator | Noćna vremena, ugrađeni | Noćna vremena, ugrađeni | Noćna vremena, ugrađeni | Noćna vremena, ugrađeni | Noćna vremena, ugrađeni | ||
| Zaštita od prenapona RS485 (portovi 1+2) | Tip II, zamjenjivo na licu mjesta, integrisano | Tip II, zamjenjivo na licu mjesta, integrisano | Tip II, zamjenjivo na licu mjesta, integrisano | Tip II, zamjenjivo na licu mjesta, integrisano | Tip II, zamjenjivo na licu mjesta, integrisano | ||
| Zaštita od prenapona DC | Tip II, zamjenjivo na licu mjesta, integrisano | Tip II, zamjenjivo na licu mjesta, integrisano | Tip II, zamjenjivo na licu mjesta, integrisano | Tip II, zamjenjivo na licu mjesta, integrisano | Tip II, zamjenjivo na licu mjesta, integrisano | ||
| Zaštita od prenapona AC | Tip II, zamjenjivo na licu mjesta, opcionalno | Tip II, zamjenjivo na licu mjesta, opcionalno | Tip II, zamjenjivo na licu mjesta, opcionalno | Tip II, zamjenjivo na licu mjesta, opcionalno | Tip II, zamjenjivo na licu mjesta, opcionalno | ||
| DC osigurači (jednopolarni) | 25 A, opcionalno | 25 A, opcionalno | 25 A, opcionalno | 25 A, opcionalno | 25 A, opcionalno | ||
| DC prekidač | Opcionalno | Opcionalno | Opcionalno | Opcionalno | Opcionalno | ||
| Usaglašenost sa standardima | |||||||
| Sigurnost | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | ||
| Standardi za priključenje na mrežu | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Tip A+B, G99 Tip A+B, G99 (NI) Tip A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Tip A+B, G99 Tip A+B, G99 (NI) Tip A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Tip A+B, G99 Tip A+B, G99 (NI) Tip A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Tip A+B, G99 Tip A+B, G99 (NI) Tip A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Tip A+B, G99 Tip A+B, G99 (NI) Tip A, VFR 2019 | ||
| EMC | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | ||
| RoHS | Da | Da | Da | Da | Da | ||
| Specifikacije instalacije | |||||||
| Broj Synergy jedinica po inverteru | 2 | 2 | 3 | 3 | 3 | ||
| Presek kabla AC i spoljašnji prečnik (mm²) | Presek do 120 / 70 mm²; spoljašnji prečnik 30-50 / 12-20 mm | Presek do 120 / 70 mm²; spoljašnji prečnik 30-50 / 12-20 mm | Presek do 120 / 70 mm²; spoljašnji prečnik 30-50 / 12-20 mm | Presek do 120 / 70 mm²; spoljašnji prečnik 30-50 / 12-20 mm | Presek do 120 / 70 mm²; spoljašnji prečnik 30-50 / 12-20 mm | ||
| Ulaz DC: Inverter / Synergy jedinica | 8/4 para MC4 | Steg, 2 para / 1 para, presek do 50 mm², aluminijum ili bakar, spoljašnji prečnik kabla 12-20 mm | 8/4 para MC4 | Steg, 2 para / 1 para, presek do 50 mm², aluminijum ili bakar, spoljašnji prečnik kabla 12-20 mm | 12/4 para MC4 | Steg, 3 para / 1 para, presek do 50 mm² aluminijum ili bakar, spoljašnji prečnik kabla 12-20 mm | 12/4 para MC4 | Steg, 3 para / 1 para, presek do 50 mm² aluminijum ili bakar, spoljašnji prečnik kabla 12-20 mm | 12/4 para MC4 | Steg, 3 para / 1 para, presek do 50 mm² aluminijum ili bakar, spoljašnji prečnik kabla 12-20 mm | ||
| Dimenzije (v x š x d) (mm) | Synergy jedinica: 558 x 328 x 273 mm; Synergy menadžer: 360 x 560 x 295 mm | Synergy jedinica: 558 x 328 x 273 mm; Synergy menadžer: 360 x 560 x 295 mm | Synergy jedinica: 558 x 328 x 273 mm; Synergy menadžer: 360 x 560 x 295 mm | Synergy jedinica: 558 x 328 x 273 mm; Synergy menadžer: 360 x 560 x 295 mm | Synergy jedinica: 558 x 328 x 273 mm; Synergy menadžer: 360 x 560 x 295 mm | ||
| Težina (kg) | Synergy jedinica: 32 kg; Uređaj za upravljanje synergijom 18 kg | Synergy jedinica: 32 kg; Uređaj za upravljanje synergijom 18 kg | Synergy jedinica: 32 kg; Uređaj za upravljanje synergijom 18 kg | Synergy jedinica: 32 kg; Uređaj za upravljanje synergijom 18 kg | Synergy jedinica: 32 kg; Uređaj za upravljanje synergijom 18 kg | ||
| Raspon radne temperature (°C) | -40 do +60 | -40 do +60 | -40 do +60 | -40 do +60 | -40 do +60 | ||
| Hlađenje | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) | Ventilator (zamjenjiv) | ||
| Buka (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 | ||
| Stepen zaštite | IP65 — spoljašnje i unutrašnje | IP65 — spoljašnje i unutrašnje | IP65 — spoljašnje i unutrašnje | IP65 — spoljašnje i unutrašnje | IP65 — spoljašnje i unutrašnje | ||
| Montaža | Priložen nosnik | Priložen nosnik | Priložen nosnik | Priložen nosnik | Priložen nosnik | ||
