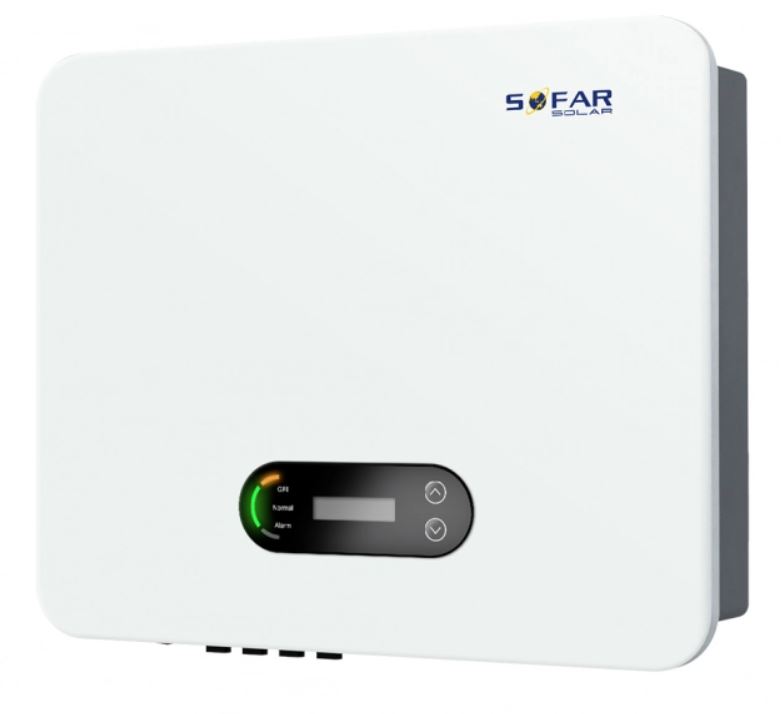

Inverter SOFAR 30 KTLX – G3
SKU: F231D0
EAN: 5905951580821
| Proizvođač | |
|---|---|
| Nazivna snaga | |
| Napajanje | |
| Hibridni uređaj | |
| Način rada izvan mreže (off-grid) | |
| MPPT | |
| Jamstvo | |
| Neto širina | |
| Neto dubina | |
| Neto visina | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tip I | |
| SPD Tip II | |
| SPD Tip III | |
| SPD – Slobodan utor | |
| AFCI | |
| Raspon MPPT napona | |
| Maksimalna ulazna struja po MPPT-u [A] | |
| Maksimalna ulazna snaga [W] | |
| Europska učinkovitost | |
| Težina | 40,5 kg |
Pojedinosti o proizvodu
| Proizvođač | |
|---|---|
| Nazivna snaga | |
| Napajanje | |
| Hibridni uređaj | |
| Način rada izvan mreže (off-grid) | |
| MPPT | |
| Jamstvo | |
| Neto širina | |
| Neto dubina | |
| Neto visina | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tip I | |
| SPD Tip II | |
| SPD Tip III | |
| SPD – Slobodan utor | |
| AFCI | |
| Raspon MPPT napona | |
| Maksimalna ulazna struja po MPPT-u [A] | |
| Maksimalna ulazna snaga [W] | |
| Europska učinkovitost | |
| Težina | 40,5 kg |
Sofar 25~50KTLX-G3 – Trofazni inverter s naprednom MPPT tehnologijom
Sofar 25~50KTLX-G3 je učinkovit trofazni inverter dizajniran za velike fotonaponske instalacije. S maksimalnom učinkovitošću do 98,90%, uređaj jamči visoku energetsku efikasnost. Opremljen s 3–4 MPPT, nudi fleksibilnost konfiguracije i izvanrednu pouzdanost, prilagođavajući se potrebama čak i najzahtjevnijih korisnika.
Najvažnije značajke proizvoda
- Do 4 MPPT: S mogućnošću preopterećenja jednosmjernom strujom do 150% za optimalno upravljanje energijom.
- SPD relej tipa II: Osigurava zaštitu s jednosmjerne i izmjenične strane.
- Low start voltage: Široki raspon MPPT napona za bolju učinkovitost pri slabom osvjetljenju.
- Funkcija skeniranja I-V krivulje: Precizna dijagnostika i optimizacija rada sustava.
- Maksimalna učinkovitost: Do 98,90%, što se odražava na radnu efikasnost sustava.
Za koga je to dobar izbor?
Sofar 25~50KTLX-G3 je idealno rješenje za velike komercijalne i industrijske instalacije, gdje su važni učinkovitost, pouzdanost i mogućnost fleksibilne konfiguracije. Zahvaljujući naprednim značajkama, poput višestrukih MPPT-a, širokog raspona napona i pametnog nadzora, ovaj inverter će zadovoljiti i nove projekte i modernizaciju postojećih fotonaponskih sustava. Izvanredan izbor za one koji cijene modernu tehnologiju i maksimalno iskorištavanje solarne energije.
Datasheet Sofar 30 KTLX - G3
datasheet-sofar-30-ktlx-g3.pdf
Komunikacijski modul – Specifikacija
| SOFAR 25KTLX-G3 | SOFAR 30KTLX-G3 | SOFAR 33KTLX-G3 | SOFAR 36KTLX-G3 | SOFAR 40KTLX-G3 | SOFAR 45KTLX-G3 | SOFAR 50KTLX-G3 | ||
|---|---|---|---|---|---|---|---|---|
| Ulaz (DC) | ||||||||
| Preporučena maks. ulazna snaga PV (Wp) | 37500 | 45000 | 49500 | 54000 | 60000 | 67500 | 75000 | |
| Maks. DC snaga za jedan MPPT (W) | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | |
| Broj MPPT praćenja | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| Broj DC ulaza | 2 za svaki MPPT sustav | 2 za svaki MPPT sustav | 2 za svaki MPPT sustav | 2 za svaki MPPT sustav | 2 za svaki MPPT sustav | 2 za svaki MPPT sustav | 2 za svaki MPPT sustav | |
| Maks. ulazni napon (V) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | |
| Napon za pokretanje (V) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Nominani ulazni napon (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 | |
| Radni raspon MPPT napona (V) | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | |
| Raspon MPPT punog opterećenja (V) | 480-850 | 480-850 | 510-850 | 540-850 | 480-850 | 510-850 | 540-850 | |
| Maks. ulazna struja MPPT (A) | 3*40 | 3*40 | 3*40 | 3*40 | 4*40 | 4*40 | 4*40 | |
| Maksimalna struja kratkog spoja ulaza na MPPT (A) | 3*50 | 3*50 | 3*50 | 3*50 | 4*50 | 4*50 | 4*50 | |
| Izlaz (AC) | ||||||||
| Nominana snaga (W) | 25000 | 30000 | 33000 | 36000 | 40000 | 45000 | 50000 | |
| Maks. snaga izmjenične struje (VA) | 28000 | 34000 | 37000 | 40000 | 44000 | 50000 | 55000 | |
| Maks. izlazna struja (A) | 42.4 | 51.5 | 56.0 | 60.6 | 66.7 | 75.8 | 83.3 | |
| Nominano mrežno naponsko napajanje | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | |
| Raspon mrežnog napona (Vac) | 310–480 Vac (prema lokalnoj normi) | 310–480 Vac (prema lokalnoj normi) | 310–480 Vac (prema lokalnoj normi) | 310–480 Vac (prema lokalnoj normi) | 310–480 Vac (prema lokalnoj normi) | 310–480 Vac (prema lokalnoj normi) | 310–480 Vac (prema lokalnoj normi) | |
| Nominana frekvencija mreže | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| Raspon frekvencije mreže (Hz) | 45 Hz–55 Hz / 54 Hz–66 Hz (prema lokalnoj normi) | 45 Hz–55 Hz / 54 Hz–66 Hz (prema lokalnoj normi) | 45 Hz–55 Hz / 54 Hz–66 Hz (prema lokalnoj normi) | 45 Hz–55 Hz / 54 Hz–66 Hz (prema lokalnoj normi) | 45 Hz–55 Hz / 54 Hz–66 Hz (prema lokalnoj normi) | 45 Hz–55 Hz / 54 Hz–66 Hz (prema lokalnoj normi) | 45 Hz–55 Hz / 54 Hz–66 Hz (prema lokalnoj normi) | |
| Aktivni raspon regulacije snage | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | |
| THDi | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% | |
| Faktor snage | 1 zadana vrijednost (podešavano +/-0,8) | 1 zadana vrijednost (podešavano +/-0,8) | 1 zadana vrijednost (podešavano +/-0,8) | 1 zadana vrijednost (podešavano +/-0,8) | 1 zadana vrijednost (podešavano +/-0,8) | 1 zadana vrijednost (podešavano +/-0,8) | 1 zadana vrijednost (podešavano +/-0,8) | |
| Učinkovitost | ||||||||
| Maks. učinkovitost | 98.60% | 98.60% | 98.60% | 98.60% | 98.80% | 98.80% | 98.80% | |
| Europska ponderirana učinkovitost | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | |
| Zaštita | ||||||||
| Zaštita od obrnute polarizacije DC | Da | Da | Da | Da | Da | Da | Da | |
| Zaštita od rada bez mreže | Da | Da | Da | Da | Da | Da | Da | |
| Zaštita od curenja struje | Da | Da | Da | Da | Da | Da | Da | |
| Zaštita koja otkriva nedostatak uzemljenja | Da | Da | Da | Da | Da | Da | Da | |
| Praćenje grešaka u PV nizu | Da | Da | Da | Da | Da | Da | Da | |
| Blokada ispuštanja energije | Da | Da | Da | Da | Da | Da | Da | |
| Prekidač za istosmjernu struju | Da | Da | Da | Da | Da | Da | Da | |
| Ulaz/izlaz SPD | PV: tip II standard, AC: tip II standard | PV: tip II standard, AC: tip II standard | PV: tip II standard, AC: tip II standard | PV: tip II standard, AC: tip II standard | PV: tip II standard, AC: tip II standard | PV: tip II standard, AC: tip II standard | PV: tip II standard, AC: tip II standard | |
| Komunikacija | ||||||||
| Standardni komunikacijski način | RS485 / Bluetooth / WiFi / Opcionalno: Ethernet | RS485 / Bluetooth / WiFi / Opcionalno: Ethernet | RS485 / Bluetooth / WiFi / Opcionalno: Ethernet | RS485 / Bluetooth / WiFi / Opcionalno: Ethernet | RS485 / Bluetooth / WiFi / Opcionalno: Ethernet | RS485 / Bluetooth / WiFi / Opcionalno: Ethernet | RS485 / Bluetooth / WiFi / Opcionalno: Ethernet | |
| Opći podaci | ||||||||
| Raspon temperature okoline | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | |
| Samo potrošnja struje (W) | <3 | <3 | <3 | <3 | <3 | <3 | <3 | |
| Topologija | Beztransformatorna | Beztransformatorna | Beztransformatorna | Beztransformatorna | Beztransformatorna | Beztransformatorna | Beztransformatorna | |
| Klasa zaštite | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | |
| Dopustivi raspon relativne vlažnosti | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | |
| Maks. operativna visina (m) | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | |
| Buka (dB) | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | |
| Hlađenje | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | |
| Masa (kg) | 36 | 36 | 36 | 36 | 37 | 37 | 37 | |
| Hlađenje | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | Ventilator | |
| Dimenzije (mm) | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | |
| Prikaz | LCD, aplikacija putem Bluetootha | LCD, aplikacija putem Bluetootha | LCD, aplikacija putem Bluetootha | LCD, aplikacija putem Bluetootha | LCD, aplikacija putem Bluetootha | LCD, aplikacija putem Bluetootha | LCD, aplikacija putem Bluetootha | |
| Standardi | ||||||||
| EMC | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | |
| Sigurnosni standardi | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | |
| Mrežni standardi | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | |
