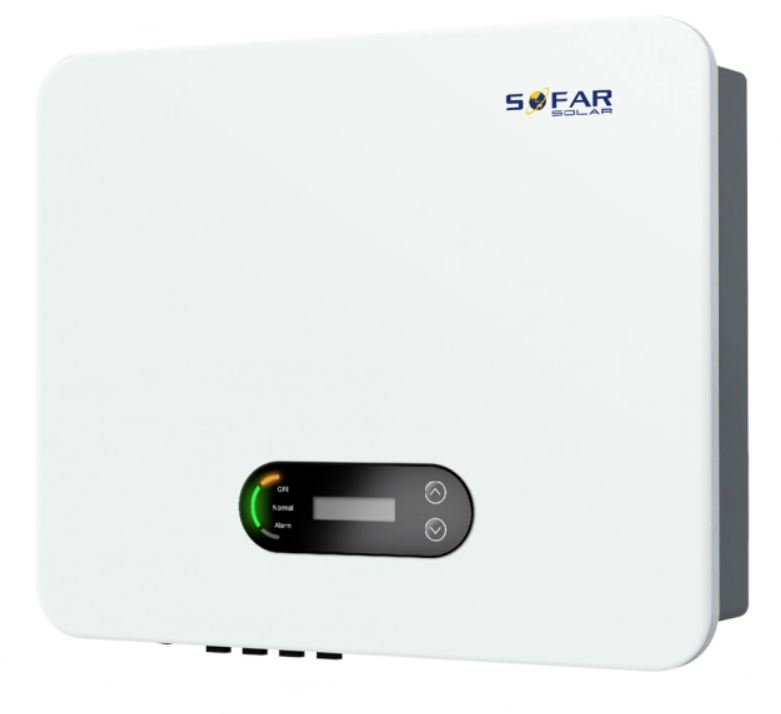

Inverter SOFAR 20 KTLX – G3

SKU: F2319 EAN: 5905951582139
Sofar 20 KTLX - G3
Proizvođač

Nazivna snaga

Napajanje

Hibridni uređaj

Način rada izvan mreže (off-grid)

MPPT

2
Jamstvo

Neto širina

Neto dubina

Neto visina

CAN

Ne
CAN 2.0

Ne
RS485

Da
SPD Tip I

SPD Tip II

SPD Typ III

Ne
SPD – Slobodan utor

AFCI

Opcionalno
Raspon MPPT napona

Težina 26 kg
Neto cijena 1 300,28 €
Bruto

1 300,28 €
Bruto

1 300,28 €
Bruto

Datasheet Sofar 20 KTLX - G3 datasheet-sofar-20-ktlx-g3.pdf

Pojedinosti o proizvodu

Proizvođač

Nazivna snaga

Napajanje

Hibridni uređaj

Način rada izvan mreže (off-grid)

MPPT

2
Jamstvo

Neto širina

Neto dubina

Neto visina

CAN

Ne
CAN 2.0

Ne
RS485

Da
SPD Tip I

SPD Tip II

SPD Typ III

Ne
SPD – Slobodan utor

AFCI

Opcionalno
Raspon MPPT napona

Težina 26 kg

Sofar 12K~24KTLX-G3 – Trofazni inverter s dvostrukim MPPT-om

Sofar inverter serije 12K~24KTLX-G3 predstavlja napredno tehnološko rješenje za velike fotonaponske sustave, nudeći učinkovitost, pouzdanost i mogućnost lakog praćenja instalacija.

Najvažnije karakteristike:

  • Visoka učinkovitost: Maksimalna efikasnost od 98,75% osigurava optimalnu upotrebu energije.
  • Udaljeno ažuriranje softvera: Olakšava održavanje inverterskih uređaja u vrhunskom stanju.
  • Inteligentno praćenje stringova: Osigurava potpunu kontrolu nad učinkom fotonaponskog sustava.
  • SPD tipa II: Zaštita za istosmjernu i izmjeničnu struju povećava sigurnost korištenja.
  • Nisko startno napajanje: Širok raspon napona MPPT omogućava raniji start sustava i produžuje vrijeme rada.

Zašto odabrati Sofar 12K~24KTLX-G3?

Sofar 12K~24KTLX-G3 je idealno rješenje za zahtjevne komercijalne i industrijske instalacije. Zahvaljujući mogućnosti dugotrajnog preopterećenja do 110%, ovaj inverter se odlično nosi s vršnim opterećenjima, istovremeno osiguravajući stabilan i učinkovit rad. Prirodno hlađenje i odsutnost ventilatora jamče tiho funkcioniranje i duži vijek trajanja uređaja.

Datasheet Sofar 20 KTLX - G3 datasheet-sofar-20-ktlx-g3.pdf

Ulazni podaci (DC)
Parametar 12KTLX-G3 15KTLX-G3 17KTLX-G3 20KTLX-G3 22KTLX-G3 24KTLX-G3
Preporučena maksimalna ulazna snaga (Wp) 18,000 22,500 22,500 30,000 33,000 36,000
Maksimalna DC snaga za jedan MPPT (W) 12,000 / 6,000 15,000 / 7,500 12,750 15,000 16,500 18,000
Broj MPPT 2 2 2 2 2 2
Broj DC ulaza 2/1 2/1 2/2 2/2 2/2 2/2
Maksimalno ulazno napajanje (V) 1100 1100 1100 1100 1100 1100
Startno napajanje (V) 160 160 160 160 160 160
Nominalno ulazno napajanje (V) 600 600 600 600 600 600
Radni napon MPPT (V) 140–1000 140–1000 140–1000 140–1000 140–1000 140–1000
Puna snaga radnog napona MPPT (V) 450–850 480–850 450–850 480–850 510–800 540–800
Maksimalna ulazna struja MPPT (A) 26 / 13 26 / 13 26 / 26 26 / 26 26 / 26 26 / 26
Maksimalna kratkospojna struja na MPPT (A) 36 / 18 36 / 18 36 / 36 36 / 36 36 / 36 36 / 36
Izlazni podaci (AC)
Nominalna snaga (W) 12,000 15,000 17,000 20,000 22,000 24,000
Maksimalna AC snaga (VA) 13,200 16,500 18,700 22,000 24,200 26,400
Nominalna izlazna struja (A) 17.4 23.9 27.1 31.9 35.1 38.3
Maksimalna izlazna struja 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400
Nominalno napajanje mreže (VAC) 310–480 (prema lokalnom standardu) 310–480 (prema lokalnom standardu) 310–480 (prema lokalnom standardu) 310–480 (prema lokalnom standardu) 310–480 (prema lokalnom standardu) 310–480 (prema lokalnom standardu)
Radni napon mreže (Hz) 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60
Nominalna frekvencija (Hz) 45–55 / 54–66 (prema lokalnom standardu) 45–55 / 54–66 (prema lokalnom standardu) 45–55 / 54–66 (prema lokalnom standardu) 45–55 / 54–66 (prema lokalnom standardu) 45–55 / 54–66 (prema lokalnom standardu) 45–55 / 54–66 (prema lokalnom standardu)
Opseg frekvencije mreže (%) 0~100 0~100 0~100 0~100 0~100 0~100
THDi (%) < 3 < 3 < 3 < 3 < 3 < 3
Koeficijent snage 1 (regulacija +/- 0,8) 1 (regulacija +/- 0,8) 1 (regulacija +/- 0,8) 1 (regulacija +/- 0,8) 1 (regulacija +/- 0,8) 1 (regulacija +/- 0,8)
Učinkovitost
Maksimalna učinkovitost (%) 98.60 98.75 98.75 98.75 98.75 98.75
Europska učinkovitost (%) 98.10 98.20 98.20 98.20 98.20 98.20
Potrošnja vlastite energije noću (W) < 0.5 < 0.5 < 0.5 < 0.5 < 0.5 < 0.5
MPPT učinkovitost (%) > 99.9 > 99.9 > 99.9 > 99.9 > 99.9 > 99.9
Zaštite
Zaštita od obrnutog polariteta DC Da Da Da Da Da Da
Zaštita od otočne rada Da Da Da Da Da Da
Zaštita od izlazne struje Da Da Da Da Da Da
Zaštita od nedostatka uzemljenja Da Da Da Da Da Da
Praćenje grešaka stringova PV Da Da Da Da Da Da
Blokada izlaska energije Da Da Da Da Da Da
DC prekidač Da Da Da Da Da Da
AFCI Opcionalno Opcionalno Opcionalno Opcionalno Opcionalno Opcionalno
SPD ulaz/izlaz PV: standardni tip II, AC: standardni tip II PV: standardni tip II, AC: standardni tip II PV: standardni tip II, AC: standardni tip II PV: standardni tip II, AC: standardni tip II PV: standardni tip II, AC: standardni tip II PV: standardni tip II, AC: standardni tip II
Komunikacija
Upravljačka jedinica Prema certifikaciji i narudžbi Prema certifikaciji i narudžbi Prema certifikaciji i narudžbi Prema certifikaciji i narudžbi Prema certifikaciji i narudžbi Prema certifikaciji i narudžbi
Standardni komunikacijski režim RS485 / USB / Bluetooth, opcionalno: Wi-Fi / GPRS RS485 / USB / Bluetooth, opcionalno: Wi-Fi / GPRS RS485 / USB / Bluetooth, opcionalno: Wi-Fi / GPRS RS485 / USB / Bluetooth, opcionalno: Wi-Fi / GPRS RS485 / USB / Bluetooth, opcionalno: Wi-Fi / GPRS RS485 / USB / Bluetooth, opcionalno: Wi-Fi / GPRS
Skladištenje operativnih podataka (godina) 25 25 25 25 25 25
Opći podaci
Raspon temperature okoline (℃) –30~+60 –30~+60 –30~+60 –30~+60 –30~+60 –30~+60
Topologija Beztransformatorni Beztransformatorni Beztransformatorni Beztransformatorni Beztransformatorni Beztransformatorni
Stupanj zaštite IP65 IP65 IP65 IP65 IP65 IP65
Raspon dopuštene vlažnosti (%) 0~100 0~100 0~100 0~100 0~100 0~100
Maksimalna operationalna visina (m n.p.m.) 4000 4000 4000 4000 4000 4000
Šum (dB) < 40 < 40 < 40 < 40 < 40 < 40
Pretvorba (kg) 20 20 22 22 22 22
Hlađenje Prirodno Prirodno ventilator ventilator ventilator ventilator
Dimenzije (Vis. × Šir. × Dub.) (mm) 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189
Prikaz LCD & Bluetooth + Aplikacija LCD & Bluetooth + Aplikacija LCD & Bluetooth + Aplikacija LCD & Bluetooth + Aplikacija LCD & Bluetooth + Aplikacija LCD & Bluetooth + Aplikacija
Jamstvo (godina) 10 10 10 10 10 10
Standardi
EMC standard EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4
Sigurnosni standardi IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30)
Standardi energetske mreže AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004
