DELTA PCS100HV
Pojedinosti o proizvodu
Vrijeme isporuke narudžbe iznosi 60/90 dana

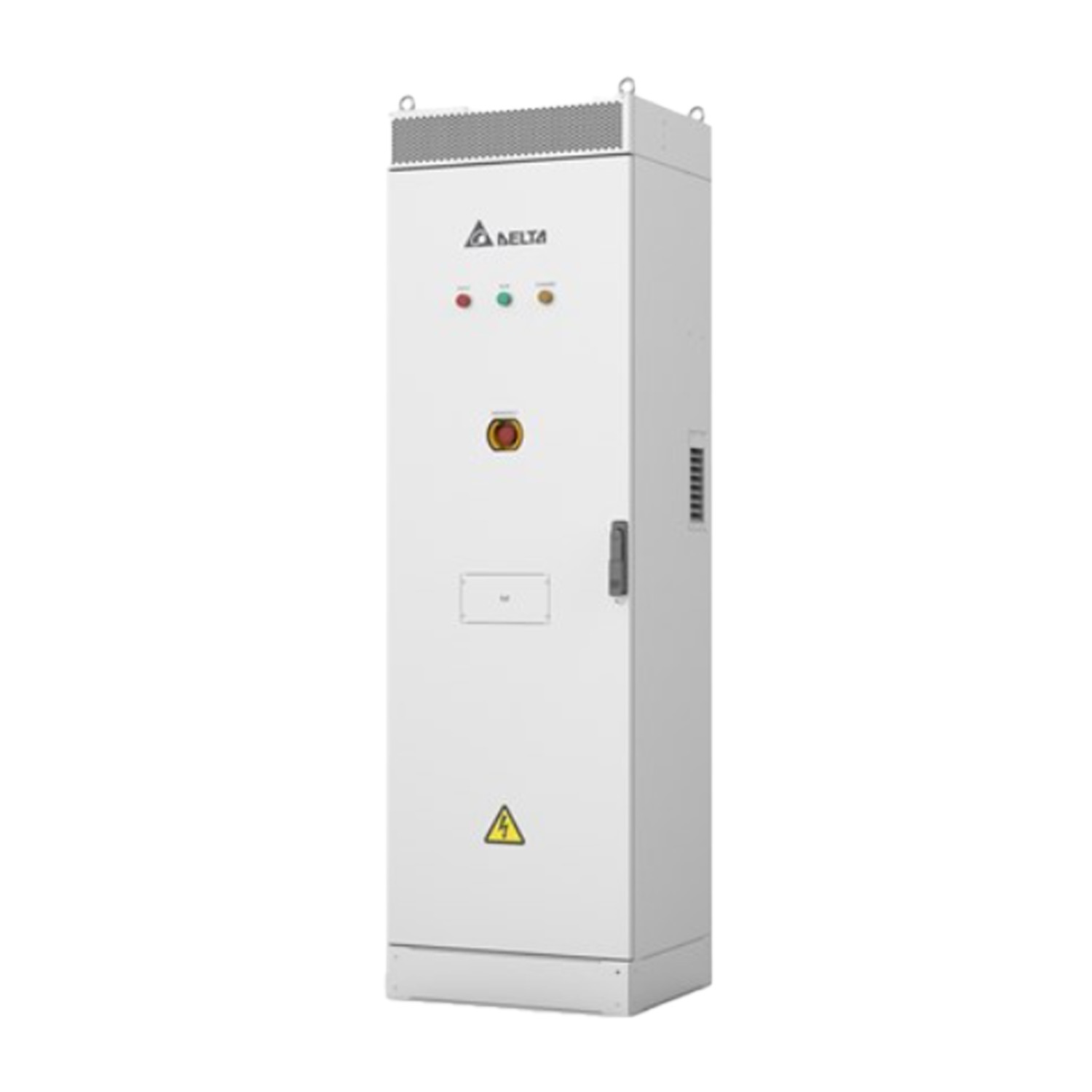

Sustav kondicioniranja snage (Power Conditioning System) Delta PCS100HV
Sustav kondicioniranja snage (Power Conditioning System) Delta PCS100HV je dvosmjerni inverter za skladištenje energije, namijenjen za on-grid i off-grid primjene, poput rezervnog napajanja, “peak shaving”-a, pomicanja opterećenja ili autokonzumacije energije iz PV. Odlikuje ga vrhunska učinkovitost u industriji, visoka energetska učinkovitost i niski gubici u standby načinu rada. Njegova kompaktna konstrukcija i skalabilnost omogućuju fleksibilnu konfiguraciju i integraciju s popularnim baterijskim sustavima, a sposobnost izvođenja “crnog starta” čini ga idealnim za primjene u rezervnom napajanju i mikromrežama.
Najvažnije značajke sustava kondicioniranja snage (PCS) Delta PCS100HV:
- Učinkovita i precizna kontrola snage: Snaga 100 kW pri AC naponu 400 V, vršna učinkovitost 98% te brzo vrijeme reakcije snage ispod 20 ms.
- Svestrane primjene za skladištenje energije: Mogućnost kompenzacije jalove snage, “peak shaving”, pomicanje opterećenja, sposobnost izvođenja “crnog starta” za rezervno napajanje i mikromreže te rad u on-grid i off-grid načinu.
- Fleksibilna konfiguracija sustava: Mogućnost skaliranja povezivanjem više jedinica te podrška za trofazna 4-žična opterećenja bez potrebe za transformatorom.
- Široka kompatibilnost s baterijama: Integracija s vodećim brendiranim baterijskim sustavima, uključujući litij-ionske, olovno-kiselinske i protoka (flow) baterije.
- Napredni radni parametri: Širok raspon ulaznog DC napona (650–1350 V), visok stupanj zaštite IP55 te brojne zaštite, uključujući zaštitu od obrnute DC polarizacije i detekciju DC izolacije.
- Široka primjena: Idealan za komercijalne zgrade, bolnice, punionice, sveučilišne kampuse i tvornice.
Za koga je ovo dobar izbor?
Delta PCS100HV izvrstan je izbor za developere i operatore komercijalnih i industrijskih sustava za pohranu energije koji trebaju pouzdano, učinkovito i skalabilno rješenje za upravljanje energijom. Njegova sposobnost rada u raznim aplikacijama, od poboljšanja kvalitete energije do izgradnje mikromreža, u kombinaciji s visokom učinkovitošću i kompatibilnošću s različitim baterijskim tehnologijama, čini ga svestranim alatom za optimizaciju troškova energije, osiguravanje kontinuiteta napajanja i integraciju obnovljivih izvora energije.
| Parametar | PCS100HV |
|---|---|
| AC priključak | |
| Nazivni napon mreže (Vac) | 400 Vac (3P,N,PE) ili (3P,PE) |
| Raspon mrežnog napona (Vac) | 352 ~ 440 Vac |
| Nazivna mrežna frekvencija (Hz) | 50 Hz |
| Raspon frekvencije (Hz) | 45 ~ 55 Hz |
| Nazivna AC snaga (kVA / kW) | 100 kVA / kW |
| Nazivna AC struja (A) | 145 A |
| Maks. kontinuirana AC struja (A) | 167 A |
| Maksimalna AC snaga (kVA / kW) | 110 kVA / kW |
| THD struje (%) | < 3% |
| DC injekcija struje | <0.5% nazivne struje |
| Faktor snage | -1 do 1, kontinuirano podesiv |
| DC priključak | |
| Raspon DC napona (Vdc) | 650 ~ 1,350 Vdc za 3P3W ¹⁾ / 700 ~ 1,350 Vdc za 3P4W u off-grid načinu rada ¹⁾, ²) |
| Startni DC napon (V) | 650V |
| Nazivna snaga pražnjenja / punjenja (kW) | 102 kW / 98 kW |
| Maks. struja pražnjenja / punjenja (A) | 157A / 151A |
| Autonomni rad (Standalone Operation) | |
| Nazivni izlazni napon (Vac) | 400Vac (3P,N,PE) |
| Nazivna izlazna snaga (kVA / kW) | 100 kVA / kW pri linearnom opterećenju; 80 kVA pri RCD opterećenju (Ipk≤240A) ³⁾ |
| Nazivna izlazna struja (A) | 145 A |
| THD izlaznog napona (%) | < 3% pri nazivnom linearnom opterećenju |
| Učinkovitost | |
| Najviša učinkovitost (%) | 98% |
| Gubitak u stanju pripravnosti (W) | <25W @ hladni način |
| Okoliš | |
| Maks. nadmorska visina (m) | 4 000 m, smanjenje snage iznad 2000 m |
| Radna temperatura (°C) | -30 °C do +60 °C, smanjenje snage iznad 45°C |
| Vlažnost (%) | 0 do 95% RH, bez kondenzacije |
| Akustička buka (dB) | < 70 dB @ 1 m @25°C pri nazivnim uvjetima, maks. 75 dB |
| Hlađenje | Prisilno hlađenje zrakom s kontrolom brzine |
| Stupanj zaštite kućišta (IP) | IP55 |
| Općenito | |
| Korisničko sučelje | LED, EPO, Ethernet |
| Komunikacija | Ethernet/Modbus TCP |
| Dimenzije (Š x V x D) (mm) | 600 x 2000 x 500 mm |
| Neto težina (kg) | 230 kg |
| Certifikat | Sigurnost: IEC 62477-1, EN62477-1
Mrežni kod: AS/NZS 4777.2:2020 EMC: IEC/EN 61000-6-2, IEC/EN 61000-6-4 Vibracije: IEC 60068-2-6:2007 |
| Zaštita | Zaštita od obrnutog polariteta DC / OVP / UVP / OCP / otkrivanje izolacije DC |
| Usklađenost proizvoda | CE, RCM |
| Preporučena kemija baterija | Litij-ionska, olovno-kiselinska, baterije protoka |
1) Izlazna snaga bit će smanjena ako je DC napon viši od 1250V.
2) Minimalni DC napon trebao bi biti veći od 750V ako je opterećenje 100% neuravnoteženo.
3) Transformatorska, motorička ili ispravljačka opterećenja koja imaju veliki početni tok (Ipk>240A) nisu uračunata.
* Specifikacije se mogu promijeniti bez prethodne najave.
